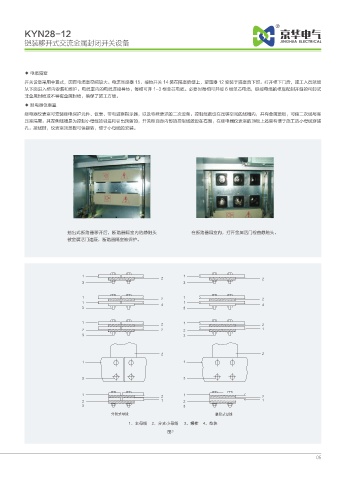

KYN28-12
铠装移开式交流金属封闭开关设备

◆ 电缆隔窒
开关设备采用中置式，因而电缆室空间较大。电流互感器 15、接地开关 14 装在隔室后壁上，避雷器 12 安装于隔室后下部。打开柜下门后，施工人员就能
从下面进入柜内安装和维护。电缆室内的电缆连接导体，每相可并 1-3 根单芯电缆。必要时每相可并接 6 根单芯电缆，联接电缆的柜底配制开缝的可卸式
非金属封板或不导磁金属封板，确保了施工方便。
◆ 继电器仪表室
继电器仪表室可安装继电保护元件、仪表、带电监察指示器，以及特殊要求的二次设备。控制线敷设在足够空间的线槽内，并有金属盖板，可使二次线与高
压室隔离。其左侧线槽是为控制小母线的引进和引出预留的，开关柜自身内部的控制线敷设在右侧，在继电器仪表室的顶板上还留有便于施工的小母线穿越
孔。接线时，仪表室顶盖板可供翻转，便于小母线的安装。

抽出式断路器移开后，断路器隔室内的静触头 在断路器隔室内，打开金属活门检查静触头。
被金属活门遮蔽，断路器隔室被保护。

ܲ⃡ᐻ⃹㏫ ᪠⃡ᐻ⃹㏫
ȟͧ⃹㏫ ȟܲᩛᄻ⃹㏫ ȟ㳦ᴿ ȟ೗ಃ
ప

06
