KYN28-12 坚持品质 , 完美细节
铠装移开式交流金属封闭开关设备 STICK TO QUALITY, PERFECT DETAILS

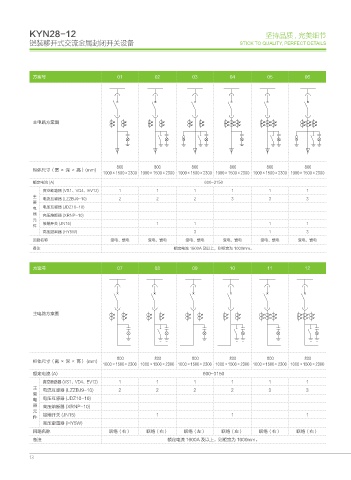

方案号 01 02 03 04 05 06

主电路方案图

800 800 800 800 800 800
柜体尺寸（宽 × 深 × 高）(mm)
1000×1500×2300 1000×1500×2300 1000×1500×2300 1000×1500×2300 1000×1500×2300 1000×1500×2300
额定电流 (A) 600~3150
真空断路器 (VS1、VD4、EV12) 1 1 1 1 1 1
主 电流互感器 (LZZBJ9-10) 2 2 2 3 3 3
要
电 电压互感器 (JDZ10-10)
器 高压熔断器 (XRNP-10)
元
接地开关 (JN15) 1 1 1 1
件
高压避雷器 (HY5W) 3 1 3
回路名称 受电、馈电 受电、馈电 受电、馈电 受电、馈电 受电、馈电 受电、馈电
备注 额定电流 1600A 及以上，则柜宽为 1000mm。

方案号 07 08 09 10 11 12

主电路方案图

800 800 800 800 800 800
柜体尺寸（宽 × 深 × 高） (mm)
1000×1500×2300 1000×1500×2300 1000×1500×2300 1000×1500×2300 1000×1500×2300 1000×1500×2300
额定电流 (A) 600~3150
真空断路器 (VS1、VD4、EV12) 1 1 1 1 1 1
主 电流互感器 (LZZBJ9-10) 2 2 2 2 3 3
要
电 电压互感器 (JDZ10-10)
器 高压熔断器 (XRNP-10)
元
件 接地开关 (JN15) 1 1 1
高压避雷器 (HY5W)
回路名称 联络（右） 联络（右） 联络（左） 联络（左） 联络（右） 联络（右）
备注 额定电流 1600A 及以上，则柜宽为 1000mm。
