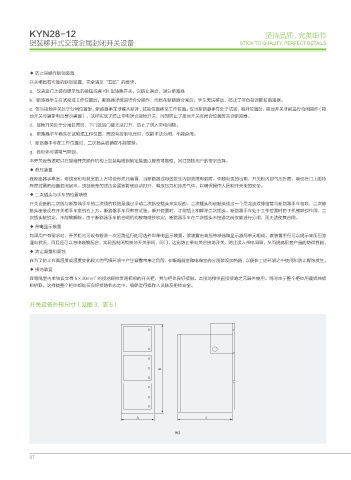

KYN28-12 坚持品质 , 完美细节
铠装移开式交流金属封闭开关设备 STICK TO QUALITY, PERFECT DETAILS

◆ 防止误操作联锁装置
开关柜具有可靠的联锁装置，完全满足“五防”的要求。
a．仪表室门上装有提示性的按钮或者 KK 型转换开关，以防止误合、误分断路器
b．断路器手车在试验或工作位置时，断路器才能进行合分操作，而且在断路器合闸后，手车无法移动，防止了带负荷误推拉断路器。
c．仅当接地开关处于分闸位置时，断路器手车才能从断开、试验位置移至工作位置。仅当断路器手车处于试验、断开位置时，接地开关才能进行合闸操作（接
地开关可装带电压显示装置），这样实现了防止带电误合接地开关，同时防止了接地开关在闭合位置时关合断路器。
d．接地开关处于分闸位置时，下门及后门都无法打开，防止了误入带电间隔。
e．断路器手车确实在试验或工作位置，而没有控制电压时，仅能手动分闸，不能合闸。
f．断路器手车在工作位置时，二次插头被锁定不能拔除。
g．各柜体可装电气联锁。
本开关设备还可以在接地开关操作机构上加装电磁锁锁定装置以提高可靠性，其订货按用户的需求选择。
◆ 泄压装置
在断路器手车室，母线室和电缆室的上方均设有泄压装置，当断路器或母线发生内部故障电弧时，伴随电弧的出现，开关柜内部气压升高，装设在门上的特
殊密封圈把前面封闭起来。顶部装备的泄压金属板将被自动打开，释放压力和排泄气体，以确保操作人员和开关柜的安全。
◆ 二次插头与手车的位置联锁
开关设备的二次线与断路器手车的二次线的联络是通过手动二次航空插头来实现的。二次插头的动触头通过一个尼龙波纹伸缩管与断路器手车相联，二次静
触头座装设在开关柜手车室的右上方。断路器手车只有在试验、断开位置时，才能插上和解除二次插头。断路器手车处于工作位置时由于机械联锁作用，二
次插头被锁定，不能被解除。由于断路器手车的合闸机构被电磁铁锁定，断路器手车在二次插头未接通之前仅能进行分闸，而无法使其合闸。
◆ 带电显示装置
如果用户有需求时，开关柜内可设有检测一次回路运行的可选件即带电显示装置。该装置由高压传感器和显示器两单元组成。该装置不但可以提示高压回路
通电状况，而且还可以与电磁锁配合，实现强制闭锁接地开关手柄、网门，达到防止带电关合接地开关、防止误入带电间隔，从而提高配套产品的防误性能。
◆ 防止凝露和腐蚀
在为了防止在高湿度或温度变化较大的气候环境中产生凝露带来之危险，在断路器室和电缆室内分别装设加热器，以便在上述环境之中使用和防止腐蚀发生。
◆ 接地装置
2
在电缆室内单独设立有 5×40mm 的接地铜排贯通相邻的开关柜，并与柜体良好接触。此接地排供直接接地之元器件使用。同时由于整个柜体用覆铝锌板
相拼联，这样使整个柜体都处在良好接地状态之中，确保运行操作人员触及柜体安全。

开关设备外形尺寸（见图 3．表 5）

#

" $
