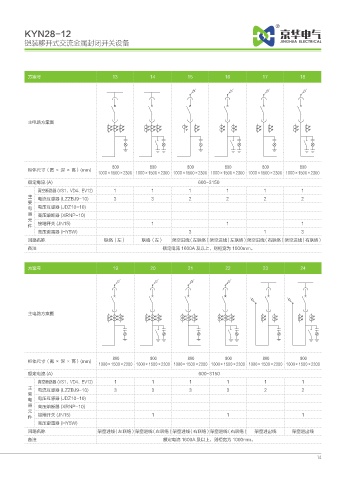

Page 19 - 福建京华电气设备有限公司

KYN28-12
铠装移开式交流金属封闭开关设备

方案号 13 14 15 16 17 18

主电路方案图

800 800 800 800 800 800
柜体尺寸（宽 × 深 × 高）(mm)
1000×1500×2300 1000×1500×2300 1000×1500×2300 1000×1500×2300 1000×1500×2300 1000×1500×2300
额定电流 (A) 600~3150
真空断路器 (VS1、VD4、EV12) 1 1 1 1 1 1
主 电流互感器 (LZZBJ9-10) 3 3 2 2 2 2
要
电 电压互感器 (JDZ10-10)
器 高压熔断器 (XRNP-10)
元
件 接地开关 (JN15) 1 1 1
高压避雷器 (HY5W) 3 1 3
回路名称 联络（左） 联络（左） 架空进线（左联络）架空进线（左联络）架空进线（右联络）架空进线（右联络）
备注 额定电流 1600A 及以上，则柜宽为 1000mm。

方案号 19 20 21 22 23 24

主电路方案图

800 800 800 800 800 800
柜体尺寸（宽 × 深 × 高）(mm)
1000×1500×2300 1000×1500×2300 1000×1500×2300 1000×1500×2300 1000×1500×2300 1000×1500×2300
额定电流 (A) 600~3150
真空断路器 (VS1、VD4、EV12) 1 1 1 1 1 1
主 电流互感器 (LZZBJ9-10) 3 3 3 3 2 2
要
电 电压互感器 (JDZ10-10)
器 高压熔断器 (XRNP-10)
元
件 接地开关 (JN15) 1 1 1
高压避雷器 (HY5W)
回路名称 架空进线（左联络）架空进线（左联络）架空进线（右联络）架空进线（右联络） 架空进出线 架空进出线
备注 额定电流 1600A 及以上，则柜宽为 1000mm。

14
