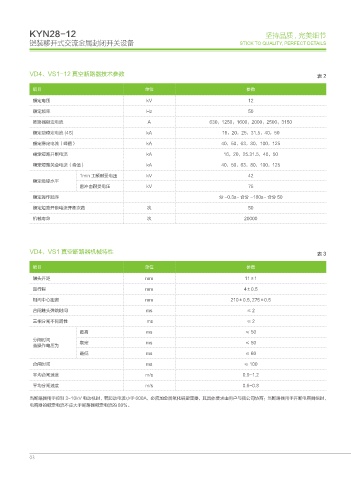

KYN28-12                                                                         坚持品质 , 完美细节
           铠装移开式交流金属封闭开关设备                                                          STICK TO QUALITY, PERFECT DETAILS





           VD4、VS1-12 真空断路器技术参数                                                                               表2


            项目                                     单位                                 参数
            额定电压                                   kV                                 12
            额定频率                                   Hz                                 50

            断路器额定电流                                 A                    630,1250,1600,2000,2500,3150
            额定动稳定电流 (4S)                           kA                        16,20,25,31.5,40,50
            额定稳定电流(峰值)                             kA                        40,50,63,80,100,125

            额定短路开断电流                               kA                         16,20,25.31.5,40,50
            额定短路关合电流(峰值 )                          kA                        40,50,63,80,100,125
                            1min 工频耐受电压            kV                                 42
            额定绝缘水平
                            雷冲击耐受电压                kV                                 75
            额定操作顺序                                                          分 -0.3s- 合分 -180s- 合分 50
            额定短路开断电流开断次数                            次                                 50
            机械寿命                                    次                                20000





           VD4、VS1 真空断路器机械特性                                                                                  表3


            项目                                     单位                                 参数
            触头开距                                   mm                                11±1

            超行程                                    mm                                4±0.5
            相间中心距离                                 mm                           210±0.5, 275±0.5
            合闸触头弹跳时间                               ms                                 ≤2
            三相分闸不同期性                                ms                                ≤2

                            最高                     ms                                ≤ 50
            分闸时间            额定                     ms                                ≤ 50
            当操作电压为
                            最低                     ms                                ≤ 60

            合闸时间                                   ms                                ≤ 100
            平均合闸速度                                 m/s                               0.9-1.2
            平均分闸速度                                 m/s                              0.6-0.8

           当断路器用于控制 3~10kV 电动机时,若起动电流小于 600A,必须加金属氧化锌避雷器,其具体要求由用户与我公司协商:当断路器用于开断电容器组时,
           电容器的额定电流不应大于断路器额定电流的 80%。
