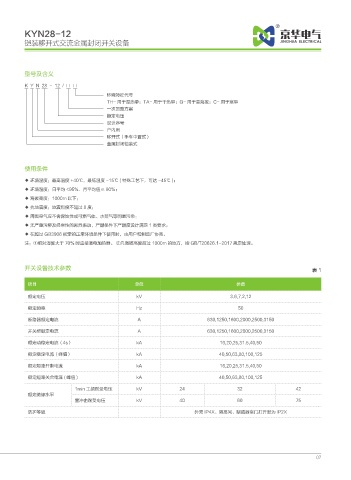

KYN28-12
铠装移开式交流金属封闭开关设备

型号及含义

K Y N 28 - 12 / □ □
环境特征代号
TH- 用于湿热带；TA- 用于干热带；G- 用于高海拔；C- 用于寒带
一次回路方案
额定电压
设计序号
户内用
移开式（手车中置式）
金属封闭铠装式

使用条件
◆ 环境温度：最高温度 +40℃，最低温度 -15℃ ( 特殊工艺下，可达 -45℃ )；
◆ 环境湿度：日平均 <95%．月平均值≤ 90%；
◆ 海拔高度：1000m 以下；
◆ 抗地震度；地震烈度不超过 8 度；
◆ 周围空气应不舍腐蚀性或可燃气体、水蒸气等明显污染：
◆ 无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足 1 类要求；
◆ 在超过 GB3906 规定的正常环境条件下使用时，由用户和制造厂协商。
注：①相对湿度大于 70% 时应接通电加热器。 ②凡海拔高度超过 1000m 的地方，按 GB/T20626.1-2017 规定处理。

开关设备技术参数 表1

项目 单位 参数

额定电压 kV 3.6,7.2,12

额定频率 Hz 50
断路器额定电流 A 630,1250,1600,2000,2500,3150

开关柜额定电流 A 630,1250,1600,2000,2500,3150
额定动稳定电流（4s） kA 16,20,25,31.5,40,50

额定稳定电流（峰值） kA 40,50,63,80,100,125
额定短路开断电流 kA 16,20,25,31.5,40,50
额定短路关合电流 ( 峰值 ) kA 40,50,63,80,100,125

1min 工频耐受电压 kV 24 32 42
额定绝缘水平
雷冲击耐受电压 kV 40 60 75
防护等级 外壳 IP4X、隔离间、断路器室门打开时为 IP2X
