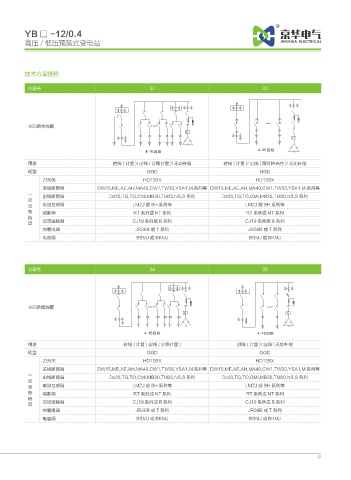

YB □ -12/0.4
高压 / 低压预装式变电站
技术方案图例
方案号 32 33
主回路单线图
用途 进线 ( 计量 )/ 出线 ( 分路计量 )/ 无功补偿 进线 ( 计量 )/ 出线 ( 路灯钟光控 )/ 无功补偿
柜型 GGD GGD
刀开关 HD13BX HD13BX
进线断路器 DW15,ME,AE,AH,MA40,CW1,TW30,YSA1,M 系列等 DW15,ME,AE,AH,MA40,CW1,TW30,YSA1,M 系列等
一 出线断路器 Dz20,TG,TO,CMI,MB30,TM30,NS,S 系列 Dz20,TG,TO,CMI,MB30,TM30,NS,S 系列
次
设 电流互感器 LMZJ 或 BH 系列等 LMZJ 或 BH 系列等
备 熔断器 RT 系列或 NT 系列 RT 系列或 NT 系列
选
型 交流接触器 CJ19 系列或 B 系列 CJ19 系列或 B 系列
热继电器 JR36B 或 T 系列 JR36B 或 T 系列
电容器 BSMJ 或 BKMJ BSMJ 或 BKMJ
方案号 34 35
主回路单线图
用途 进线(计量)出线(分路计量) 进线 ( 计量 )\ 出线 \ 无功补偿
柜型 GGD GGD
刀开关 HD13BX HD13BX
进线断路器 DW15,ME,AE,AH,MA40,CW1,TW30,YSA1,M 系列等 DW15,ME,AE,AH,MA40,CW1,TW30,YSA1,M 系列等
一 出线断路器 Dz20,TG,TO,CMI,MB30,TM30,NS,S 系列 Dz20,TG,TO,CMI,MB30,TM30,NS,S 系列
次
设 电流互感器 LMZJ 或 BH 系列等 LMZJ 或 BH 系列等
备 熔断器 RT 系列或 NT 系列 RT 系列或 NT 系列
选
型 交流接触器 CJ19 系列或 B 系列 CJ19 系列或 B 系列
热继电器 JR36B 或 T 系列 JR36B 或 T 系列
电容器 BSMJ 或 BKMJ BSMJ 或 BKMJ
