YB □ -12/0.4 坚持品质 , 完美细节
高压 / 低压预装式变电站 STICK TO QUALITY, PERFECT DETAILS

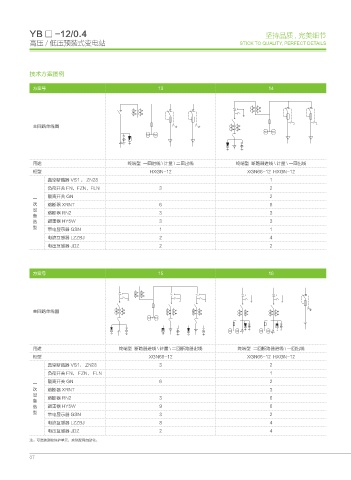

技术方案图例

方案号 13 14

主回路单线图

用途 终端型 一回进线 \ 计量 \ 二回出线 终端型 断路器进线 \ 计量 \ 一回出线
柜型 HXGN-12 XGN66-12 HXGN-12
真空断路器 VS1 ， ZN28 1
负荷开关 FN，FZN，FLN 3 2
隔离开关 GN 2
一
次 熔断器 XRNT 6 6
设 熔断器 RN2 3 3
备
选 避雷器 HY5W 3 3
型
带电显示器 GSN 1 1
电流互感器 LZZBJ 2 4
电压互感器 JDZ 2 2

方案号 15 16

主回路单线图

用途 终端型 断路器进线 \ 计量 \ 二回断路器出线 终端型 二回断路器进线 \ 一回出线
柜型 XGN66-12 XGN66-12 HXGN-12
真空断路器 VS1， ZN28 3 2
负荷开关 FN， FZN， FLN 1
隔离开关 GN 6 2
一
次 熔断器 XRNT 3
设 熔断器 RN2 3 6
备
选 避雷器 HY5W 9 6
型
带电显示器 GSN 3 2
电流互感器 LZZBJ 8 4
电压互感器 JDZ 2 4
注：可选装测控保护单元，实现配网自动化。

07
