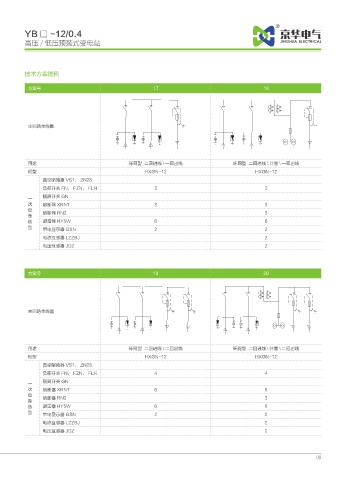

YB □ -12/0.4
高压 / 低压预装式变电站

技术方案图例

方案号 17 18

主回路单线图

用途 环网型 二回进线 \ 一回出线 环网型 二回进线 \ 计量 \ 一回出线
柜型 HXGN-12 HXGN-12
真空断路器 VS1， ZN28
负荷开关 FN， FZN， FLN 3 3
隔离开关 GN
一
次 熔断器 XRNT 3 3
设 熔断器 RN2 3
备
选 避雷器 HY5W 6 6
型
带电显示器 GSN 2 2
电流互感器 LZZBJ 2
电压互感器 JDZ 2

方案号 19 20

主回路单线图

用途 环网型 二回进线 \ 二回出线 环网型 二回进线 \ 计量 \ 二回出线
柜型 HXGN-12 HXGN-12
真空断路器 VS1， ZN28
负荷开关 FN， FZN， FLN 4 4
隔离开关 GN
一
次 熔断器 XRNT 6 6
设 熔断器 RN2 3
备
选 避雷器 HY5W 6 6
型
带电显示器 GSN 2 2
电流互感器 LZZBJ 2
电压互感器 JDZ 2
