P. 15
YB □ -12/0.4
高压 / 低压预装式变电站

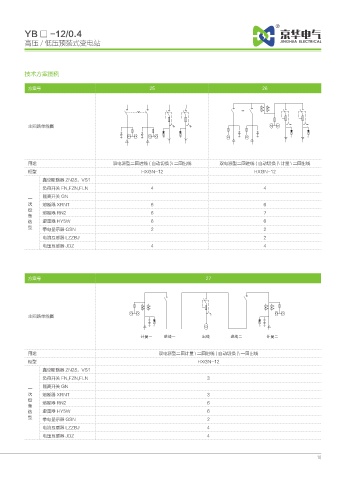

技术方案图例
方案号 25 26
主回路单线图
用途 双电源型二回进线 ( 自动切换 )\ 二回出线 双电源型二回进线 ( 自动切换 )\ 计量 \ 二回出线
柜型 HXGN-12 HXGN-12
真空断路器 ZN28，VS1
负荷开关 FN,FZN,FLN 4 4
隔离开关 GN
一
次 熔断器 XRNT 6 6
设 熔断器 RN2 6 7
备
选 避雷器 HY5W 6 6
型
带电显示器 GSN 2 2
电流互感器 LZZBJ 2
电压互感器 JDZ 4 4
方案号 27
主回路单线图
用途 双电源型二回计量 \ 二回进线 ( 自动切换 )\ 一回出线
柜型 HXGN-12
真空断路器 ZN28，VS1
负荷开关 FN,FZN,FLN 3
一 隔离开关 GN
次 熔断器 XRNT 3
设 熔断器 RN2 6
备
选 避雷器 HY5W 6
型 带电显示器 GSN 2
电流互感器 LZZBJ 4
电压互感器 JDZ 4
10
