YB □ -12/0.4 坚持品质 , 完美细节
高压 / 低压预装式变电站 STICK TO QUALITY, PERFECT DETAILS

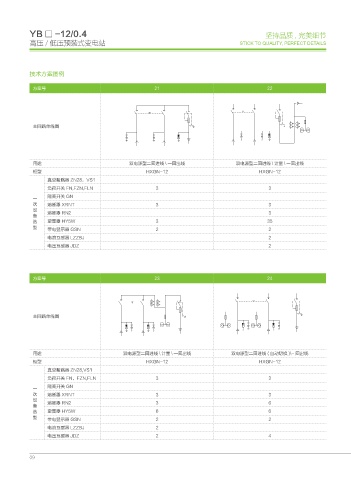

技术方案图例

方案号 21 22

主回路单线图

用途 双电源型二回进线 \ 一回出线 双电源型二回进线 \ 计量 \ 一回出线
柜型 HXGN-12 HXGN-12
真空断路器 ZN28，VS1
负荷开关 FN,FZN,FLN 3 3
隔离开关 GN
一
次 熔断器 XRNT 3 3
设 熔断器 RN2 3
备
选 避雷器 HY5W 3 35
型
带电显示器 GSN 2 2
电流互感器 LZZBJ 2
电压互感器 JDZ 2

方案号 23 24

主回路单线图

用途 双电源型二回进线 \ 计量 \ 一回出线 双电源型二回进线 ( 自动切换 )\- 回出线
柜型 HXGN-12 HXGN-12
真空断路器 ZN28,VS1
负荷开关 FN，FZN,FLN 3 3
一 隔离开关 GN
次 熔断器 XRNT 3 3
设 熔断器 RN2 3 6
备
选 避雷器 HY5W 6 6
型 带电显示器 GSN 2 2
电流互感器 LZZBJ 2
电压互感器 JDZ 2 4

09
