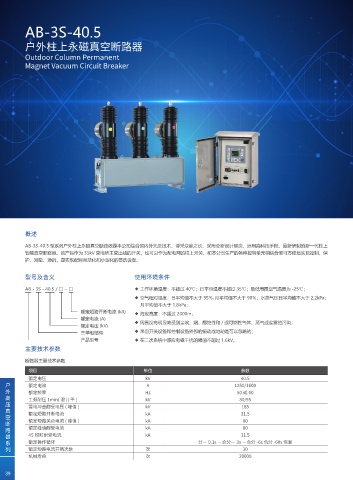

AB-3S-40.5

户外柱上永磁真空断路器

Outdoor Column Permanent
Magnet Vacuum Circuit Breaker

概述
AB-3S-40.5 型系列户外柱上永磁真空断路器是本公司综合国内外先进技术、博采众家之长、采用全新设计理念、远用高科技手段、最新研制的新一代柱上
智能真空断路器。该产品作为 35kV 变电所主变出线的开关，也可以作为配电网的柱上开关，和本公司生产的各种控制单元相结合便可方便地实现控制、保
护、测星、通讯，是实现配网自动化和小型化的首选设备。

型号及含义 使用环境条件
AB - 3S - 40.5 / □ - □ ◆ 工作环境温度：不超过 40℃；日平均温度不超过 35℃；最低周围空气温度为 -25℃；
◆ 空气相对湿度：日平均值不大于 95%, 月平均值不大于 90%；水蒸气压日平均值不大于 2.2kPa；
月平均值不大于 1.8kPa；
额定短路开断电流 (kA) ◆ 海拔高度：不超过 2000m；
额定电流 (A)
额定电压 (kV) ◆ 周围没有明显地受到尘埃、烟、腐蚀性和 / 或可燃性气体、蒸气或盐雾的污染；
三单相结构 ◆ 来自开关设备和控制设备外部的振动或地动是可以忽略的；
产品型号 ◆ 在二次系统中感应电磁干扰的幅值不超过 1.6kV。
主要技术参数
断路器主要技术参数

项目 单位 参数
额定电压 kV 40.5
户 额定电流 A 1250/1600
外 额定频率 Hz 50 或 60
高 工频耐压 1min( 湿 )( 干 ) kV 80/95
压
雷电冲击耐受电压 ( 峰值 ) kV 185
真
额定短路开断电流 kA 31.5
空
额定短路关合电流 ( 峰值 ) kA 80
断
额定峰值耐受电流 kA 80
路
4S 短时耐受电流 kA 31.5
器
系 额定操作循环 分－ 0.1s －合分－ 3s －合分 -6s 合分 -60s 恢复
列 额定短路电流开断次数 次 30
机械寿命 次 20000
