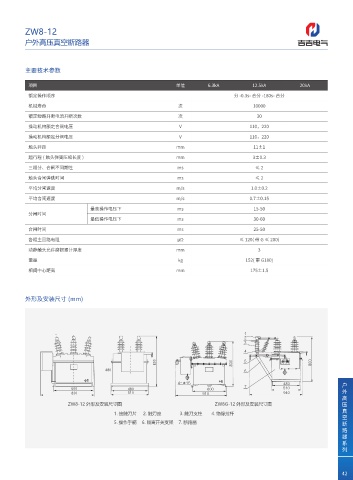

ZW8-12
          户外高压真空断路器




          主要技术参数


           项目                                               单位         6.3kA          12.5kA          20kA
           额定操作顺序                                                               分 -0.3s- 合分 -180s- 合分
           机械寿命                                              次                        10000
           额定短路开断电流开断次数                                      次                          30
           操动机构额定合闸电压                                        V                       110,220
           操动机构额定分闸电压                                        V                       110,220

           触头开距                                             mm                        11±1
           超行程 ( 触头弹簧压缩长度 )                                 mm                        3±0.3
           三相分、合闸不同期性                                        ms                        ≤2
           触头合闸弹跳时间                                          ms                        ≤2
           平均分闸速度                                            m/s                      1.0±0.2

           平均合闸速度                                            m/s                     0.7±0.15
                                最高操作电压下                      ms                        15-50
           分闸时间
                                最低操作电压下                      ms                        30-60
           合闸时间                                              ms                        25-50
           各相主回路电阻                                           μΩ                   ≤ 120( 带 G ≤ 200)
           动静触头允许磨损累计厚度                                     mm                          3
           重量                                                kg                     152( 带 G180)

           相间中心距离                                           mm                       175±1.5



          外形及安装尺寸 (mm)












                                                               Ÿ
                                                                                                                    户

                                                                                                                    外
                                                                                                                    高
                        ZW8-12 外形及安装尺寸图                                  ZW8G-12 外形及安装尺寸图                           压
                                       1. 接触刀片     2. 触刀座              3. 触刀支柱       4. 绝缘拉杆                        真
