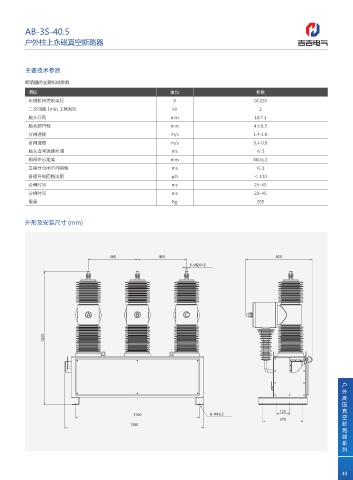

AB-3S-40.5
          户外柱上永磁真空断路器




         主要技术参数

         断路器的主要机械参数
           项目                                             单位                           参数
           永磁机构控制电压                                         V                          DC220
           二次回路 1min 工频耐压                                  kV                           2
           触头开距                                            mm                          16±1
           触头超行程                                           mm                          4±0.5
           分闸速度                                            m/s                         1.4-1.8
           合闸速度                                            m/s                         0.4-0.8
           触头合闸弹跳时间                                        ms                           ≤5
           相间中心距离                                          mm                         460±2
           三相分合闸不同期性                                       ms                           ≤2
           各相导电回路电阻                                        μΩ                          < 120
           合闸时间                                            ms                          25~45
           分闸时间                                            ms                          20~45
           重量                                              Kg                           295


         外形及安装尺寸 (mm)
