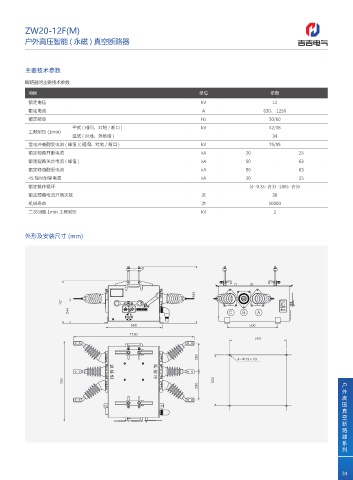

ZW20-12F(M)

户外高压智能 ( 永磁 ) 真空断路器

主要技术参数

断路器的主要技术参数
项目 单位 参数
额定电压 kV 12
额定电流 A 630、 1250
额定频率 Hz 50/60
干式 ( 相间、对地 / 断口 ) kV 42/48
工频耐压 (1min)
湿试 ( 对地、外绝缘 ) 34
雷电冲击耐受电流 ( 峰值 )( 相间、对地 / 断口 ) kV 75/85
额定短路开断电流 kA 20 25
额定短路关合电流 ( 峰值 ) kA 50 63
额定峰值耐受电流 kA 50 63
4S 短时耐受电流 kA 20 25
额定操作循环 分 -0.3s- 合分 -180s- 合分
额定短路电流开断次数 次 30
机械寿命 次 10000
二次回路 1min 工频耐压 kV 2

外形及安装尺寸 (mm)
