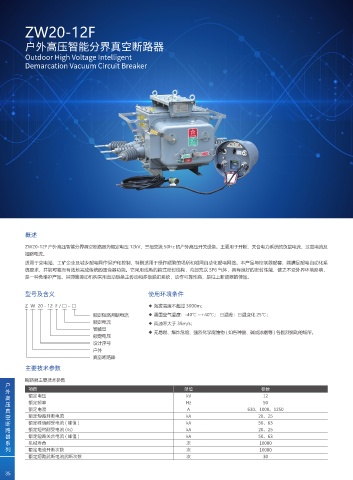

Page 44 - 浙江吉吉电气有限公司

ZW20-12F

户外高压智能分界真空断路器

Outdoor High Voltage Intelligent
Demarcation Vacuum Circuit Breaker

概述
ZW20-12F 户外高压智能分界真空断路器为额定电压 12kV、三相交流 50Hz 的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及
短路电流。
适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。本产品与控制器配套，能满足配电自动化系
统要求，并能可靠而有效地完成传统的重合器功能。它采用成熟的箱式密封结构，内部充以 SF6 气体，具有良好的密封性能，使之不受外界环境影响，
是一种免维护产品。其弹簧操动机构采用直动链条主传动和多级脱扣系统，动作可靠性高，是柱上断路器的佳品。

型号及含义 使用环境条件
Z W 20 - 12 F / □-□ ◆ 海拔高度不超过 3000m；
额定短路开断电流 ◆ 周围空气温度：-40℃ ~+40℃； 日温差：日温变化 25℃；
额定电流 ◆ 风速不大于 35m/s；
智能型 ◆ 无易燃、爆炸危险、强烈化学腐蚀物 ( 如各种酸、碱或浓烟等 ) 各剧烈振动的场所。
额定电压
设计序号
户外
真空断路器

主要技术参数
断路器主要技术参数
户
项目 单位 参数
外
额定电压 kV 12
高
压 额定频率 Hz 50
真 额定电流 A 630、1000、1250
空 额定短路开断电流 kA 20、25
断 额定峰值耐受电流 ( 峰值 ) kA 50、63
路 额定短时耐受电流 (4s) kA 20、25
器 额定短路关合电流 ( 峰值 ) kA 50、63
系 机械寿命 次 10000
列 额定电流开断次数 次 10000
额定短路武断电流武断次数 次 30
