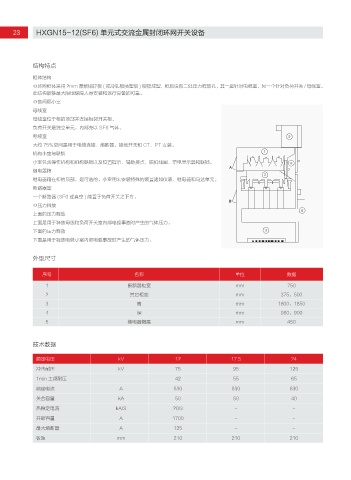

23 HXGN15-12(SF6) 单元式交流金属封闭环网开关设备

结构特点

柜体结构
◎环网柜体采用 2mm 厚敷铝锌板 ( 或冷轧板喷塑后 ) 铆接成型，柜后设有二处压力释放孔，其一是针对电缆室，另一个针对负荷开关 / 母线室。
此结构能够最大限地保障人身安装和运行设备的可靠。
◎各间隔小室
母线室
母线室位于柜的顶部并连接相邻开关柜。
负荷开关是独立单元，内部充以 SF6 气体。
电缆室
大约 75％空间是用于电缆连接、熔断器、接地开关和 CT、PT 安装。
机构小室与联锁
小室包含操作机构和机构联锁以及位置指示、辅助接点、脱扣线圈、带电显示器和联锁。
"
继电器箱

继电器箱在柜的顶部，是可选的。小室用来安装特殊的装置诸如仪表、继电器和马达单元。
断路器室
一个断路器 (SF6 或真空 ) 能置于负荷开关之下方。
#
◎压力释放

上面的压力释放
上面是用于释放母线和负荷开关室内部电弧事故时产生的气体压力。
下面的压力释放
下面是用于释放电缆小室内部电弧事故时产生的气体压力。

外型尺寸

序号 名称 单位 数据

1 断路器柜宽 mm 750
2 其它柜宽 mm 375，500
3 高 mm 1600，1850
4 深 mm 980，900
5 继电器箱高 mm 450

技术数据

额定电压 kV 12 17.5 24

冲击耐压 kV 75 95 125
1min 工频耐压 42 55 65
额定电流 A 630 630 630
关合容量 kA 50 50 40
热稳定电流 kA/S 20/3 - -
开断容量 A 1700 - -
最大熔断器 A 125 - -

极距 mm 210 210 210
