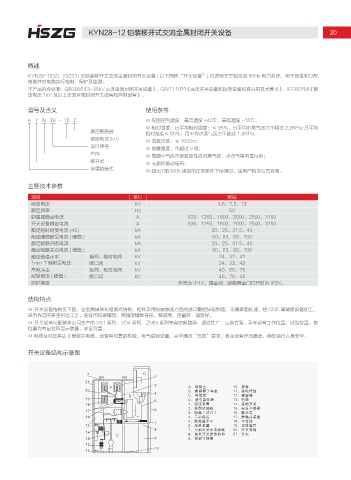

KYN28-12 铠装移开式交流金属封闭开关设备 20

概述

KYN28-12(Z) (GZS1) 型铠装移开式交流金属封闭开关设备 ( 以下简称“开关设备”) 它适用于三相交流 50Hz 电力系统，用于接受和分配
电能并对电路实行控制、保护及监测。
本产品符合标准：GB3906《3~35kV 交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准共用技术要求》、IEC60298《额
定电压 1kV 及以上交流金属封闭开关设备和控制设备》。

型号及含义 使用条件
K Y N 28 - 12 Z ◎ 周围空气温度：最高温度 +40℃，最低温度 -15℃；
◎ 相对湿度：日平均相对湿度：≤ 95%，日平均水蒸气压力不超过 2.2KPa; 月平均
真空断路器 相对湿度≤ 90%；月平均水蒸气压力不超过 1.8KPa；
额定电压(kV)
◎ 海拔高度：≤ 1000m；
设计序号
◎ 地震强度：不超过 8 级；
户内
◎ 周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染；
移开式
◎ 无剧烈振动场所；
金属铠装式 ◎ 超出 GB3906 规定的正常条件下使用时，由用户和本公司协商。
主要技术参数

项目 单位 数据
额定电压 kV 3.6、7.2、12
额定频率 Hz 50
断路器额定电流 A 630、1250、1600、2000、2500、3150
开关设备额定电流 A 630、1250、1600、2000、2500、3150
额定短时耐受电流 (4S) kA 20、25、31.5、40
额定峰值耐受电流 ( 峰值 ) kA 50、63、80、100
额定短路开断电流 kA 20、25、31.5、40
额定短路关合电流 ( 峰值 ) kA 50、63、80、100
额定绝缘水平 极间、极对地间 kV 24、32、42
1min 工频耐受电压 断口间 kV 24、32、42
雷电冲击 极间、极对地间 kV 40、60、75
耐受电压 ( 峰值 ) 断口间 kV 46、70、85
防护等级 外壳为 IP4X，隔室间、断路器室门打开时为 IP2X。

结构特点
◎ 开关设备结构见下图。全金属模块化组装式结构，柜体采用防腐蚀能力强的进口敷铝锌板制造，无需表面处理，经 CNC 高精度设备加工，
采用先进的多重折边工艺，连接用拉铆螺母、高强度螺栓连接，精度高、重量轻、强度好。
◎ 开关设备可配装本公司生产的 VS1 系列、VD4 系列、ZN65 系列等真空断路器，适应性广，互换性强。手车设有工作位置，试验位置，各
位置均有定位和显示装置，安全可靠。
◎ 电缆室可装多达 9 根单芯电缆，设备有可靠的机械、电气联锁装置，完全满足“五防”要求。各室设有泄压通道，确保运行人身安全。

开关设备结构示意图

%

" "Njආጲࠈ Njऄ౛
#Njறᡸ٧੣ᢻࠈ Njଋڠආጲ

# $Njႂ፵ࠈ Njᥗᭆ٧
%Njፘႂ٧̀ᛪ Njႂ፵

Nj෹ԌᜈᎵ NjଋڠधС
NjᜈԄयᬥ౛ Njႂึ̈ਕ٧
Njᬥ౛὇า᫂Ὀ Njᝎܿᄣ
Nj̃൒ଢܿ Nj᭡ᝎܿᜈᎵ
Njறᡸ٧੣ᢻ Nj˞ආጲ

NjҪབᜈᎵ Njආጲݒክ
NjԺઙѢयපࣰᬥ౛ Njѫஂආጲ

$ NjଋڠधСୱͺ఺ౝ Njܰܦ
Njଌ҃࠭ጲമ
