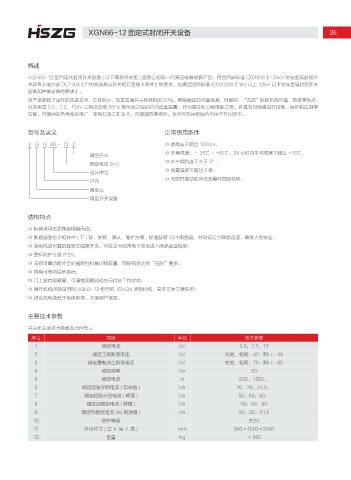

XGN66-12 固定式封闭开关设备 26

概述

XGN66-12 型固定式封闭开关设备 ( 以下简称开关柜 ) 是我公司新一代高压电器成套产品，符合国家标准 GB3906《-35kV 交流金属封闭开
关设备》电力部 DLT404《户内交流高压开关柜订货技术条件》的要求，也满足国际标准 IEC60298《1kV 以上 52kV 以下交流金属封闭开关
设备和控制设备的要求》。
该产品吸收了国外的先进技术，它体积小，仅是普通开关柜体积的 50%，断路器具有可靠性高，性能好；“五防”联锁机构可靠、简单等优点。
开关柜是 3.6、7.2、12kV 三相交流电 50Hz 单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等
功能，可使用在各类型发电厂、变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。

型号及含义 正常使用条件
X G N 66 - 12 Z ◎ 拔高度不超过 1000m；
◎ 环境温度：－ 25℃ ~ +40℃，24 小时内平均温度不超过 +35℃；
真空开关
◎ 水平倾斜度不大于 3°；
额定电压 (kV)
◎ 地震强度不超过 8 级；
设计序号
◎ 无剧烈振动和冲击及爆炸危险场所。
户内
固定式
箱型开关设备

结构特点

◎ 柜体采用优质角钢焊接而成；
◎ 断路器室位于柜体中 ( 下 ) 部，安装、调试、维护方便。标准配装 VS1 断路器，并设有压力释放通道，确保人身安全；
◎ 采用先进可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修；
◎ 整柜防护等级 IP2X；
◎ 设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求；
◎ 具有可靠的接地系统；
◎ 门上装有观察窗，可清楚观察到柜内元件的工作状态；
◎ 操作机构闭锁采用同 XGN2-12 柜用的 JSXGN 闭锁机构，简单可靠方便实用；
◎ 进出线电缆低于柜体前部，方便用户连接。

主要技术参数

开关柜主要技术参数及元件型号
序号 项目 单位 技术参数
1 额定电压 kV 3.6，7.2，12
2 额定工频耐受电压 kV 对地，相间：42：断口：48
3 额定雷电冲击耐受电压 kV 对地，相间：75：断口：85
4 额定频率 Hz 50
5 额定电流 A 630，1250，
6 额定短路开断电流 ( 有效值 ) kA 20，25，31.5，
7 额定短路关合电流 ( 峰值 ) kA 50，63，80，
8 额定动稳定电流 ( 峰值 ) kA 50，63，80
9 额定热稳定电流 4s( 有效值 ) kA 20，25，31.5
10 防护等级 IP2X
11 外形尺寸(宽×深×高) mm 900×1000×2300
12 重量 Kg ≈ 600
