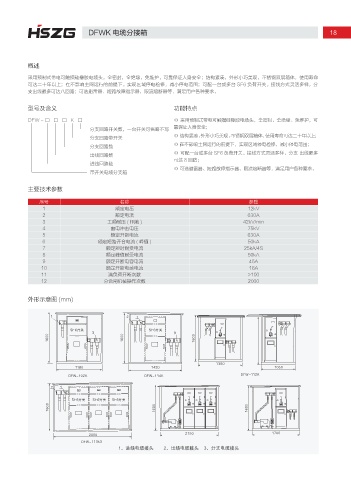

DFWK 电缆分接箱 18

概述

采用预制式带电可触摸硅橡胶电缆头，全密封，全绝缘，免维护，可靠保证人身安全；结构紧凑，外形小巧美观，不锈钢双层箱体，使用寿命
可达二十年以上；在不影响主网运行的前提下。实现区域停电检修，减小停电范围；可配一台或多台 SF6 负荷开关。接线方式灵活多样，分
支出线最多可达八回路；可选避雷器、短路故障指示器，限流熔断器等，满足用户各种要求。

型号及含义 功能特点
DFW - □ □ □ K □ ◎ 采用预制式带电可触摸硅橡胶电缆头，全密封、全绝缘、免维护，可
靠保证人身安全；
分支回路开关数，一台开关可省略不写
◎ 结构紧凑，外形小巧美观，不锈钢双层箱体，使用寿命可达二十年以上；
分支回路带开关
分支回路数 ◎ 在不影响主网运行的前提下，实现区域停电检修，减小停电范围；
出线回路数 ◎ 可配一台或多台 SF6 负荷开关。接线方式灵活多样，分支 出线最多
可达 8 回路；
进线回路数
◎ 可选避雷器、短路故障指示器、限流熔断器等，满足用户各种要求。
带开关电缆分支箱

主要技术参数

序号 名称 参数
1 额定电压 12kV
2 额定电流 630A
3 工频耐压 ( 相地 ) 42kV/min
4 雷电冲击电压 75kV
5 额定开断电流 630A
6 额定短路开合电流 ( 峰值 ) 50kA
7 额定短时耐受电流 25kA/4S
8 额定峰值耐受电流 50kA
9 额定开断电容电流 45A
10 额定开断电感电流 16A
11 满负荷开断次数 >100
12 分合闸机械操作次数 2000

外形示意图 (mm)

4' 4'

%'8 , %'8 , %'8 ,

4' 4' 4'

%'8 L
Njᤈጲႂ፵ଋܿ NjѢጲႂ፵ଋܿ Njѫஂႂ፵ଋܿ
