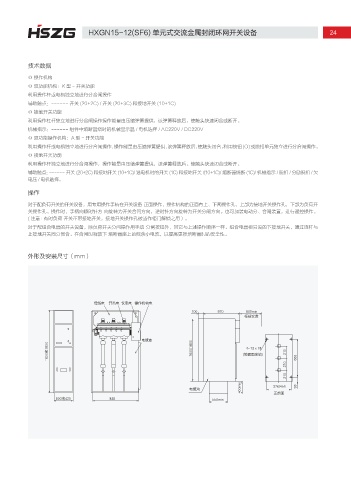

HXGN15-12(SF6) 单元式交流金属封闭环网开关设备 24

技术数据

◎ 操作机构
◎ 双功能机构：K 型 - 开关功能
利用操作杆或电机独立地进行分合闸操作
辅助触点：------ 开关 (20+2C) / 开关 (20+3C) 和接地开关 (10+1C)
◎ 接地开关功能
利用操作杠杆独立地进行分合闸操作操作能量由压缩弹簧提供，该弹簧释放后，使触头快速闭合或断开。
机械指示：------ 组件中熔断器烧时的机械显示器 / 电机选择 / AC220V / DC220V
◎ 双功能操作机构：A 型 - 开关功能
利用操作杆或电机独立地进行分合闸操作，操作能量由压缩弹簧提供，该弹簧释放后，使触头闭合。利用按钮(O)或脱扣单元独立进行分合闸操作。
◎ 接地开关功能
利用操作杆独立地进行分合闸操作，操作能量由压缩弹簧提供，该弹簧释放后。使触头快速闭合或断开。
辅助触点：------ 开关 (20+2C) 和接地开关 (10+1C)/ 选电机时的开关 (1C) 和接地开关 /(10+1C)/ 熔断器烧断 (1C)/ 机械指示 / 脱扣 / 分励脱扣 / 欠
电压 / 电机选择。

操作
对于配负荷开关的开关设备，用专用操作手柄在开关设备 正面操作，操作机构的正面有上、下两操作孔，上部为接地开关操作孔，下部为负荷开
关操作孔。操作时，手柄向顺时针方 向旋转为开关合问方向，逆时针方向旋转为开关分闸方向。也可加装电动分、合闸装置，进行遥控操作。
( 注意 : 有时负荷 开关不带接地开关，接地开关操作孔被当作柜门解锁之用）。
对于配组合电器的开关设备，除负荷开关分问操作用手动 分闸按钮外，其它与上述操作顺序一样。组合电器柜另设的下接地开关，通过连杆与
上接地开关同分同合。在合闸时释放下 熔断器座上的残余小电流，以提高更换培断器时的安全性。

外形及安装尺寸（mm）

෽ፏࢸ ৉ԉࢸ Эᛓࢸ ௼ѧಿೠࢸ
OKP
ആղᣎᤗ

Ⴧ᎒ࢸ
ૡ ݤᬍݑࢯ኉
g

OKP
Ⴧ᎒๘ ෛղᬍ
ૡ OKP
