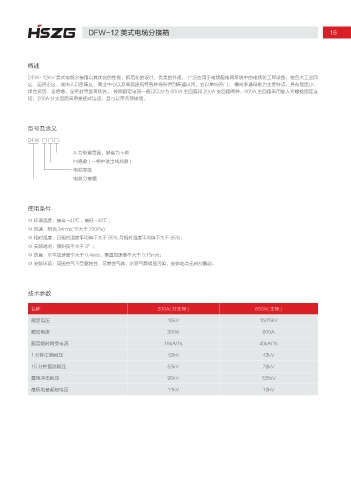

DFW-12 美式电缆分接箱                                                                     16





           概述

           DFW-12KV 美式电缆分接箱以其优良的性能,规范化的设计,优美的外观, 广泛应用于电缆配电网系统中的电缆化工程设备,在各大工业园
           区、居民小区、城市人口密集区、商业中心以及高层建筑等各种场所得到普遍认同。它以单向开门、 横向多通母排为主要特点,具有宽度小、
           组合灵活、全绝缘、全密封等显著优先。 按照额定电流一般可以分为 600A 主回路和 200A 支回路两种。600A 主回路采用旋人式螺栓固定连
           接;200A 分支回路采用拔插式连接,且可以带负荷拔插。




           型号及含义

           DFW  □ □ □
                          A 为带避雷器,缺省为不带
                          回路数 ( 一相中进出线总数 )
                          电缆等级
                          电缆分接箱




           使用条件

           ◎ 环境温度:最高 +40℃,最低 -30℃ ;
           ◎ 风速:相当 34m/s( 不大于 700Pa)
           ◎ 相对湿度:日相对湿度平均值不大于 95% 月相对湿度平均值不大干 95%;
           ◎ 安装地点:倾斜度不大于 3°;
           ◎ 防震:水平加速度不大于 0.4m/s,垂直加速度不大干 0.15m/s;
           ◎ 安装环境:周围空气不受腐蚀性、可燃性气体、水蒸气等明显污染,安装地点无剧烈震动。




           技术参数


            名称                                         200A( 分支网 )                       600A( 主网 )
            额定电压                                           15kV                           15/25kV

            额定电流                                           200A                            600A
            额定短时耐受电流                                     16kA/1s                          40kA/1s

            1 分钟工频耐压                                       42kV                            42kV
            15 分钟直流耐压                                      53kV                            78kV

            雷电冲击耐压                                         95kV                            125kV
            最低电晕起始电压                                       11kV                            19kV
