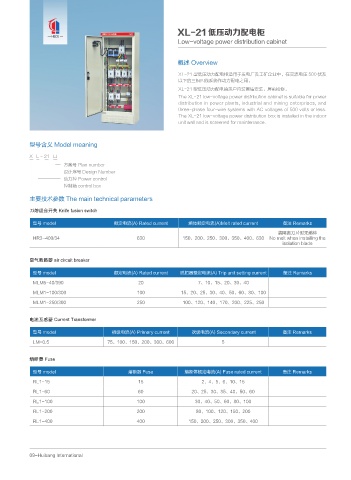

XL-21 低压动力配电柜
HBCE
Low-voltage power distribution cabinet

概述 Overview
XL-21 型低压动力配电柜适用于发电厂及工矿企业中，在交流电压 500 伏及
以下的三相四线系统作动力配电之用。
XL-21 型低压动力配电箱系户内装置墙安装，屏前检修。
The XL-21 low-voltage power distribution cabinet is suitable for power
distribution in power plants, industrial and mining enterprises, and
three-phase four-wire systems with AC voltages of 500 volts or less.
The XL-21 low-voltage power distribution box is installed in the indoor
unit wall and is screened for maintenance.

型号含义 Model meaning

X L - 21 □
方案号 Plan number
设计序号 Design Number
动力控 Power control
控制箱 control box

主要技术参数 The main technical parameters

刀熔组合开关 Knife fusion switch
型号 model 额定电流(A) Rated current 熔体额定电流(A)Melt rated current 备注 Remarks

装隔离刀片时无熔体
HR3-400/34 630 150、200、250、300、350、400、630 No melt when installing the
isolation blade

空气断路器 air circuit breaker

型号 model 额定电流(A) Rated current 脱扣器整定电流(A) Trip unit setting current 备注 Remarks
MLM5-40/390 20 7、10、15、20、30、40
MLM1-100/300 100 15、20、25、30、40、50、60、80、100
MLM1-250/300 250 100、120、140、170、200、225、250

电流互感器 Current Transformer

型号 model 初级电流(A) Primary current 次级电流(A) Secondary current 备注 Remarks
LM-0.5 75、100、150、200、300、600 5

熔断器 Fuse
型号 model 熔断器 Fuse 熔断体额定电流(A) Fuse rated current 备注 Remarks

RL1-15 15 2、4、5、6、10、15
RL1-60 60 20、25、30、35、40、50、60
RL1-100 100 30、40、50、60、80、100
RL1-200 200 80、100、120、150、200
RL1-400 400 150、200、250、300、350、400
