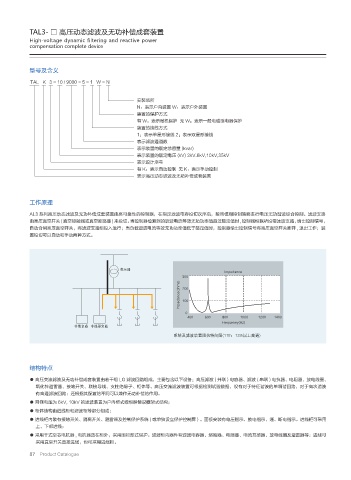

TAL3- □ 高压动态滤波及无功补偿成套装置
High-voltage dynamic filtering and reactive power
compensation complete device

型号及含义

TAL K 3 - 10 / 9000 - 5 - 1 W - N

安装场所
N：表示户内装置 W：表示户外装置
装置的保护方式
有 W：表示微机保护 无 W：表示一般电磁继电器保护
装置的接线方式
1：表示单星形接线 2：表示双星形接线
表示滤波通道数
表示装置的额定总容量 (kvar)
表示装置的额定电压 (kV) 3kV.6kV,10kV,35kV
表示设计序号
有 K：表示自动控制 无 K：表示手动控制
表示高压动态滤波及无功补偿成套装置

工作原理

AL3 系列高压动态滤波及无功补偿成套装置由高可靠性的控制器，在指定滤波电容投切次序后，按照模糊控制策略进行电压无功谐波综合控制。滤波支路
由高压真空开关 ( 真空接触器或真空断路器 ) 来投切。当控制器检测到的谐波电流等效无功功率值超过整定值时 , 控制器根据所投需滤波支路，给出控制信号，
自动合闸高压真空开关，将滤波支路组投入运行；当负载谐波电流等效无功功率值低于整定值时，控制器给出控制信号将高压真空开关断开 , 退出工作；装
置投切可以自动和手动两种方式。

ऄࢷஔ
*NQFEBODF

*NQFEBODF DINT

'SFRVFOFZ )[
䲊Ђ䉋䒩 䲊㏫ᒎ䉋䒩
㈧㐋ࣶ␐∎㷱㒚䭧ៃ➥ऽప UI UIБ̶倄䕆

结构特点

● 高压交流滤波及无功补偿成套装置由若干组 LG 滤波回路组成，主要包含以下设备：高压滤波 ( 并联 ) 电容器、滤波 ( 串联 ) 电抗器、电阻器、放电线圈、
氧化锌避雷器、接地开关、联接导线、支柱绝缘子、柜体等。高压交流滤波装置可根据检测试验数据，设有对于特征谐波的单调谐回路，对于高次谐波
有高通滤波回路；还根据其配置的不同可以兼作无功补偿的作用。
● 网侧电压为 6kV, 10kV 的滤波装置为户内柜式或根据情况框架式结构；
● 柜体结构由进线柜和滤波柜等部分组成；
● 进线柜内装有接地开关、隔离开关、避雷器及控制保护系统 ( 或单独设立保护控制屏 ) 。面板安装有电压指示、放电指示、通、断电指示。进线柜可采用
上、下部进线；
● 采用干式空芯电抗器 , 电抗器放在柜外，采用围栏形式保护。滤波柜内器件有滤波电容器、熔断器、电阻器、电流互感器、放电线圈及避雷器等；进线可
采用真空开关直接进线，也可采用进线柜。
