P. 31

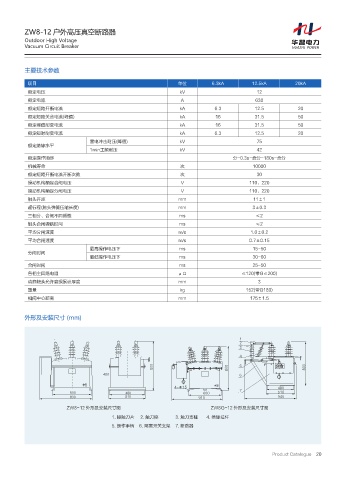

ZW8-12 户外高压真空断路器
Outdoor High Voltage
Vacuum Circuit Breaker
主要技术参数
项目 单位 6.3kA 12.5kA 20kA
额定电压 kV 12
额定电流 A 630
额定短路开断电流 kA 6.3 12.5 20
额定短路关合电流(峰值) kA 16 31.5 50
额定峰值耐受电流 kA 16 31.5 50
额定短时耐受电流 kA 6.3 12.5 20
雷电冲击耐压(峰值) kV 75
额定绝缘水平
1min工频耐压 kV 42
额定操作顺序 分-0.3s-合分-180s-合分
机械寿命 次 10000
额定短路开断电流开断次数 次 30
操动机构额定合闸电压 V 110，220
操动机构额定分闸电压 V 110，220
触头开距 mm 11±1
超行程(触头弹簧压缩长度) mm 3±0.3
三相分、合闸不同期性 ms ≤2
触头合闸弹跳时间 ms ≤2
平均分闸速度 m/s 1.0±0.2
平均合闸速度 m/s 0.7±0.15
最高操作电压下 ms 15-50
分闸时间
最低操作电压下 ms 30-60
合闸时间 ms 25-50
各相主回路电阻 μΩ ≤120(带G≤200)
动静触头允许磨损累计厚度 mm 3
重量 kg 152(带G180)
相间中心距离 mm 175±1.5
外形及安装尺寸 (mm)
ZW8-12 外形及安装尺寸图 ZW8G-12 外形及安装尺寸图
1. 接触刀片 2. 触刀座 3. 触刀支柱 4. 绝缘拉杆
5. 操作手柄 6. 隔离开关支架 7. 断路器
Product Catalogue 20
