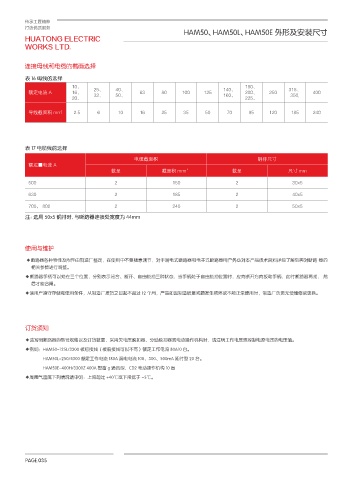

HAM50、HAM50L、HAM50E 外形及安装尺寸
连接母线和电缆的截面选择
表 16 母线的选择
10、 25、 40、 140、 180、 315、
额定电流 A 16、 32、 50、 63 80 100 125 160、 200、 250 350, 400
20、 225、
导线截面积 mrrf 2.5 6 10 16 25 35 50 70 95 120 185 240
表 17 电缆线的选择
电缆截面积 铜排尺寸
额疋■电流 A
数呈 截面积 mrrr’ 数呈 尺寸 mm
500 2 150 2 30x5
630 2 185 2 40x5
700、 800 2 240 2 50x5
注：选用 50x5 铜排时，与断路器连接处宽度为 44mm
使用与维护
◆断路器各种特性及附件由制造厂整定，在使用中不要随意调节，对于漏电式断路器和电子式断路器用户务必对本产品技术资料详细了解后再对断路 器的
相关参数进行调整。
◆断路器手柄可以处在三个位置，分别表示闭合、断开、自由脱扣三种状态，当手柄处于自由脱扣位置时，应向断开方向扳动手柄，此时断路器再扣， 然
后才能合闸。
◆请用户遵守存储和使用条件，从制造厂发货之曰起不超过 12 个月，产品如因制造质量问题发生损坏或不能正常使用时，制造厂负责无偿维修或更换。
订货须知
◆请写明断路器的型号规格以及订货数量，采用欠电压脱扣器、分励脱扣器或电动操作机构时，请注明工作电压或控制电源电压的电压值。
◆例如：HAM50-125L/3300 板后接线（板前接线可以不写）额定工作电流 80A10 台。
HAM50L-250/4300 额定工作电流 180A 漏电电流 100、300、500mA 延时型 20 台。
HAM50E-400H/3300Z 400A 智倉 g 通讯型，CD2 电动操作机构 10 台
◆周围气温属下列情况请申明：上限超过 +40℃或下限低于 -5℃。
