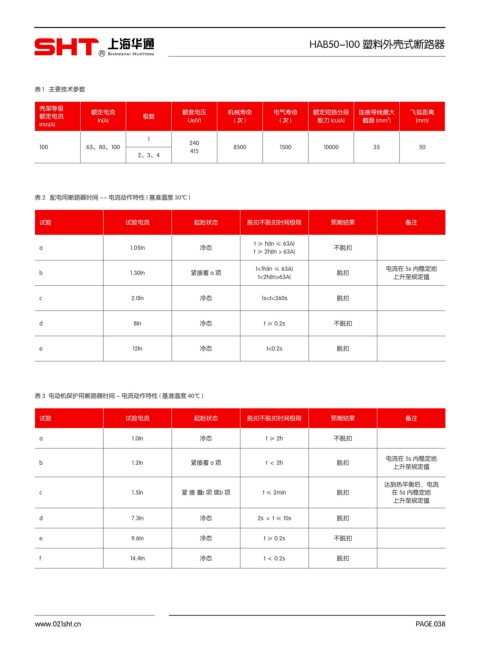

HAB50-100 塑料外壳式断路器
R

表 1 主要技术参数

壳架等级 额定电流 额度电压 机械寿命 电气寿命 额定短路分段 连接导线最大 飞弧距离
额定电流 In(A) 极数 Ue(V) (次) (次) 能力 Icu(A) 截面 (mm ) 2 (mm)
imn(A)
1
100 63、80、100 240 8500 1500 10000 35 50
415
2、3、4

表 2 配电用断路器时间 -- 电流动作特性 ( 基准温度 30℃ )

试验 试验电流 起始状态 脱扣不脱扣时间极限 预期结果 备注

t ≥ h(In ≤ 63A)
a 1.05In 冷态 不脱扣
t ≥ 2h(In > 63A)
t<1h(In ≤ 63A) 电流在 5s 内稳定地
b 1.30In 紧接着 a 项 脱扣
t<2h(In>63A) 上升至规定值

c 2.0ln 冷态 1s<t<360s 脱扣

d 8In 冷态 t ≥ 0.2s 不脱扣

e 12In 冷态 t<0.2s 脱扣

表 3 电动机保护用断路器时间 - 电流动作特性 ( 基准温度 40℃ )

试验 试验电流 起始状态 脱扣不脱扣时间极限 预期结果 备注

a 1.0In 冷态 t≥2h 不脱扣

电流在 5s 内稳定地
b 1.2In 紧接着 a 项 t＜2h 脱扣
上升至规定值
达到热平衡后，电流
c 1.5ln 紧接着a项或b项 t ≤ 2min 脱扣 在 5s 内稳定地
上升至规定值

d 7.3In 冷态 2s＜t≤10s 脱扣

e 9.6In 冷态 t ≥ 0.2s 不脱扣

f 14.4In 冷态 t ＜ 0.2s 脱扣
