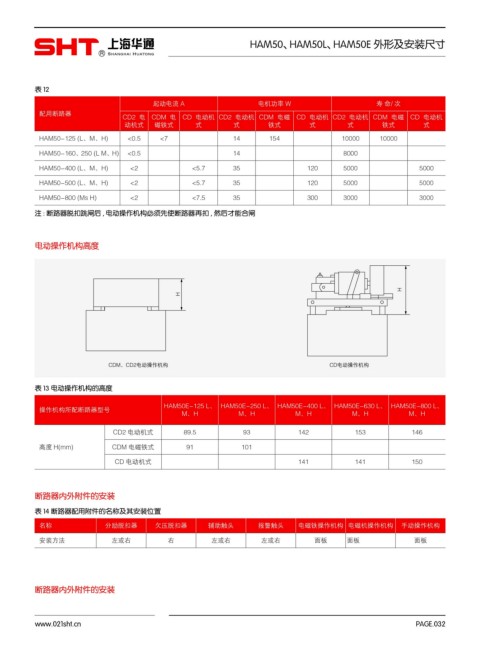

HAM50、HAM50L、HAM50E 外形及安装尺寸
R

表 12

起动电流 A 电机功率 W 寿命/次
配用断路器
CD2 电 CDM 电 CD 电动机 CD2 电动机 CDM 电磁 CD 电动机 CD2 电动机 CDM 电磁 CD 电动机
动机式 磁铁式 式 式 铁式 式 式 铁式 式
HAM50-125 (L、M、H) <0.5 <7 14 154 10000 10000
HAM50-160、250 (L M、H) <0.5 14 8000

HAM50-400 (L、M、H) <2 <5.7 35 120 5000 5000
HAM50-500 (L、M、H) <2 <5.7 35 120 5000 5000
HAM50-800 (Ms H) <2 <7.5 35 300 3000 3000
注 : 断路器脱扣跳闸后 , 电动操作机构必须先使断路器再扣 , 然后才能合闸

电动操作机构高度

)
)

$%.ȟ$% ⩡ߔ᧹҈ᱦᲰ $%⩡ߔ᧹҈ᱦᲰ

表 13 电动操作机构的高度
HAM50E-125 L、 HAM50E-250 L、 HAM50E-400 L、 HAM50E-630 L、 HAM50E-800 L、
操作机构所配断路器型号
M、H M、H M、H M、H M、H
CD2 电动机式 89.5 93 142 153 146

高度 H(mm) CDM 电磁铁式 91 101
CD 电动机式 141 141 150

断路器内外附件的安装

表 14 断路器配用附件的名称及其安装位置
名称 分励脱扣器 欠压脱扣器 辅助触头 报警触头 电磁铁操作机构 电磁机操作机构 手动操怍机构
安装方法 左或右 右 左或右 左或右 面板 面板 面板

断路器内外附件的安装

www.021sht.cn PAGE.032
