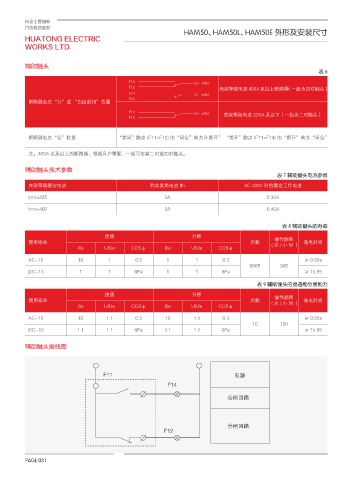

HAM50、HAM50L、HAM50E 外形及安装尺寸

辅助触头
表6

'
D//
' 壳架等级电流400A及以上断路器（一组为四对触头）
' D//
'
断路器处在“分”或 “白由脱扣”位置
' D//
' 壳架等级电流 225A 及以下（一组为二对触头）

断路器处在“合”位罝 “常闭”触点 (F11-F12) 由“闭合”转为 B 断开” “常开”触点 (F11-F14) 由“断开”转为“闭合”

注：400A 以及以上的断路器，根据月户需要，一组可安装二对或四对触头。

辅助触头技术参数
表 7 辅助锄头电流参数
壳架等级额定电流 约定发热电流 Ith AC 400V 时的额定工作电流

lnm<225 3A 0.30A
lnm>400 3A 0.40A

表 8 辅助锄头的寿命
接通 分断
操作频率
使用寿命 次数 (次/小时） 通电时间
l/le U/Ue COSφ l/le U/Ue COSφ
AC-15 10 1 0.3 1 1 0.3 ≥ 0.05s
6065 365
DC-13 1 1 6Pe 1 1 6Pe ≥ To.95
表 9 辅助锄头的接通和分断能力
接通 分断
操作频率
使用寿命 次数 (次/小时） 通电时间
l/le U/Ue COSφ l/le U/Ue COSφ
AC-15 10 1.1 0.3 10 1.1 0.3 ≥ 0.05s
10 120
DC-13 1.1 1.1 6Pe 1.1 1.1 6Pe ≥ To.95

辅助触头接线图

' ⩡⎼
'

ऴ䬤ఊ䌛

ܲ䬤ఊ䌛
'
