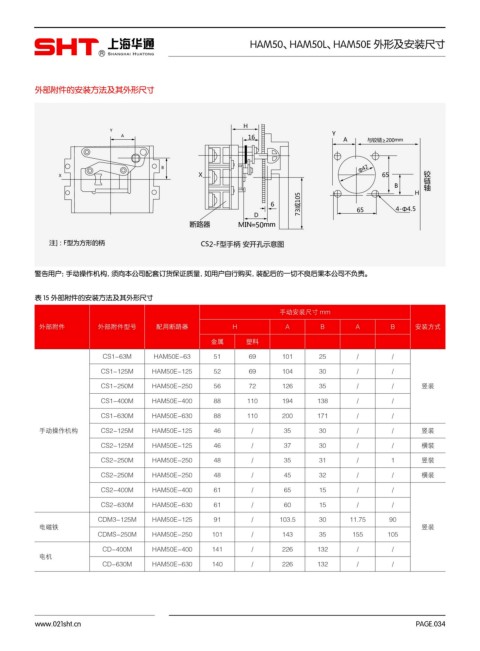

HAM50、HAM50L、HAM50E 外形及安装尺寸
R

外部附件的安装方法及其外形尺寸

J
[
C 38 [ C մ䱖䱤˙422oo

D ƚ64 䱖䱤䛚
Z Z 87
D J
95᥼327 87 6/ƚ607
8
F
ᴓ䕕෎ OKP?72oo

⑎_媥H໱֠ᴟᛈⷪἪ EU4/H໱ᦱἪ"ዯᙦኺ゠ᡵ๤

警告用户：手动操怍机构，须向本公司配套订货保证质量，如用户自行购买，装配后的一切不良后果本公司不负责。

表 15 外部附件的安装方法及其外形尺寸
手动安装尺寸 mm
外部附件 外部附件型号 配用断路器 H A B A B 安装方式
金属 塑料

CS1-63M HAM50E-63 51 69 101 25 / /
CS1-125M HAM50E-125 52 69 104 30 / /
CS1-250M HAM50E-250 56 72 126 35 / / 竖装

CS1-400M HAM50E-400 88 110 194 138 / /
CS1-630M HAM50E-630 88 110 200 171 / /
手动操作机构 CS2-125M HAM50E-125 46 / 35 30 / / 竖装

CS2-125M HAM50E-125 46 / 37 30 / / 横裝
CS2-250M HAM50E-250 48 / 35 31 / 1 竖裝
CS2-250M HAM50E-250 48 / 45 32 / / 横装

CS2-400M HAM50E-400 61 / 65 15 / /
CS2-630M HAM50E-630 61 / 60 15 / /
CDM3-125M HAM50E-125 91 / 103.5 30 11.75 90
电磁铁 竖装
CDMS-250M HAM50E-250 101 / 143 35 155 105

CD-400M HAM50E-400 141 / 226 132 / /
电机
CD-630M HAM50E-630 140 / 226 132 / /
