P. 57
BRM1
塑料外壳式断路器 (400V)

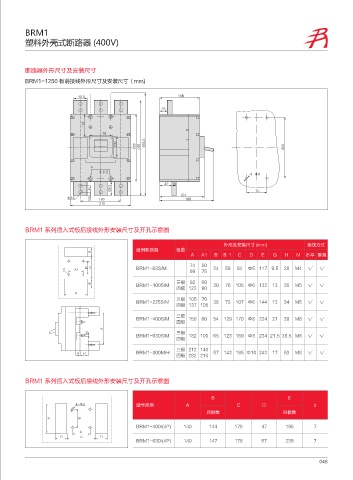

断路器外形尺寸及安装尺寸
BRM1-1250 板前接线外形尺寸及安装尺寸（mm)
BRM1 系列插入式板后接线外形安装尺寸及开孔示意图
外形及安装尺寸 (mm) 接线方式
适用断路器 极数
#
A A1 B B １ Ｃ Ｄ E G H M 水平 垂直
74 50
# $ BRM1-63S/M 24 59 94 Ф5 117 9.5 28 M4 √ √
% "
99 75
三极 92 60
#
BRM1-100S/M 30 70 105 Ф6 132 13 26 M5 √ √
四极 122 90
"
三极 105 70
BRM1-225S/M 38 73 107 Ф6 144 13 34 M5 √ √
四极 137 105
三极
BRM1-400S/M 150 60 54 129 170 Ф8 224 21 39 M8 √ √
四极
&
. 三极
BRM1-630S/M 182 100 65 123 169 Ф8 234 21.5 38.5 M8 √ √
四极
三极 212 140
( ) BRM1-800M/H 57 143 185 Ф10 243 17 53 M8 √ √
四极 282 210
BRM1 系列插入式板后接线外形安装尺寸及开孔示意图
B E
ÍE 型号规格 A C D d
四极数 四极数
#
"
BRM1-400/(4P) 140 144 178 47 195 7
"
% $ %
BRM1-630/(4P) 140 147 178 57 235 7
048
