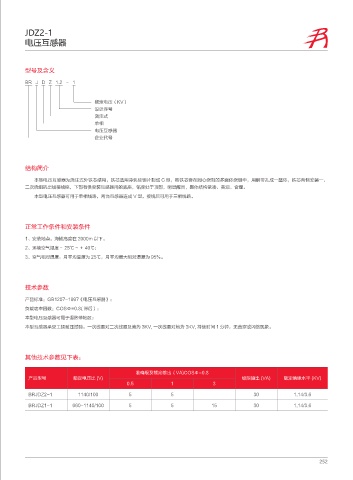

JDZ2-1
电压互感器

型号及含义

BR J D Z 1.2 - 1

额定电压（KV）
设计序号
浇注式
单相
电压互感器
企业代号

结构简介
本型电压互感器为浇注式外铁芯结构，铁芯选用冷轧硅钢片制成 C 型，将铁芯套在同心绕制的多面体绕组中，用钢带扎成一整体，铁芯两侧安装一、
二次绕组的出线接线座，下部有供安装互感器用的底座，铭牌处于顶部，明显醒目，整体结构紧凑、美观、合理。
本型电压互感器可用于单相线路，两台互感器连成 V 型，接线后可用于三相线路。

正常工作条件和安装条件

1、安装地点：海拔高度在 2000m 以下。
2、环境空气湿度－ 25℃ ~ ＋ 40℃；
3、空气相对湿度：月平均温度为 25℃，月平均最大相对湿度为 95%。

技术参数
产品标准：GB1207-1997《电压互感器》；
负载功率因数：COSΦ=0.8( 滞后）；
本型电压互感器可用于湿热带地区；
本型互感器承受工频耐压试验：一次线圈对二次线圈及地为 3KV, 一次线圈对地为 3KV, 持续时间 1 分钟，无击穿或闪络现象。

其他技术参数见下表：

准确级及额定输出（VA)COSΦ=0.8
产品型号 额定电压比 (V) 极限输出 (VA) 额定绝缘水平 (KV)
0.5 1 3
BRJDZ2-1 1140/100 5 5 30 1.14/3.6

BRJDZ1-1 660-1140/100 5 5 15 30 1.14/3.6

252
