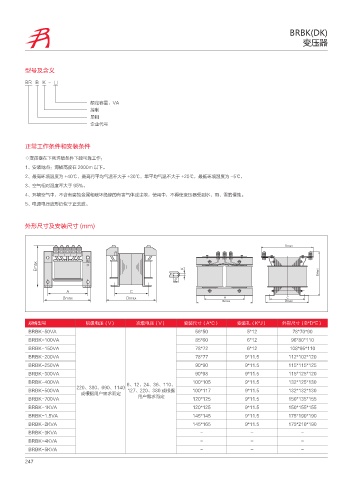

Page 256 - 保定华起电器设备有限公司(选型)

BRBK(DK)
变压器

型号及含义

BR B K - □

额定容量：VA
控制
单相
企业代号

正常工作条件和安装条件

◇变压器在下列环境条件下能可靠工作：
1、安装地点：海拔高度在 2000m 以下。
2、最高环境温度为 +40℃，最高月平均气温不大于 +30℃，年平均气温不大于 +20℃，最低环境温度为 -5℃，
3、空气相对湿度不大于 95%。
4、环境空气中，不含有腐蚀金属和破坏绝缘的有害气体或尘埃，使用中，不得使变压器受到水、雨、雪的侵蚀。
5、电源电压波形近似于正玄波。

外形尺寸及安装尺寸 (mm)

%NBY

&NBY ,
&NBY
+

" $
#NBY %NBY " $
#NBY #NBY

规格型号 初级电压（V） 次级电压（V） 安装尺寸（A*C） 安装孔（K*J） 外形尺寸（B*D*E）
BRBK-50VA 56*50 5*12 78*70*90
BRBK-100VA 85*60 6*12 96*80*110
BRBK-150VA 78*72 6*12 108*95*110
BRBK-200VA 78*77 9*11.5 112*102*120
BRBK-250VA 90*90 9*11.5 115*115*125
BRBK-300VA 90*98 9*11.5 115*125*120
BRBK-400VA 6、12、24、36、110、 100*105 9*11.5 132*125*130
220、380、690、1140
BRBK-500VA 127、220、380 或根据 100*117 9*11.5 132*132*130
或根据用户需求而定
BRBK-700VA 用户需求而定 120*125 9*11.5 150*135*155
BRBK-1KVA 120*125 9*11.5 150*155*155
BRBK-1.5VA 145*145 9*11.5 175*190*190
BRBK-2KVA 145*165 9*11.5 175*210*190
BRBK-3KVA － － －
BRBK-4KVA － － －
BRBK-5KVA － － －
247
