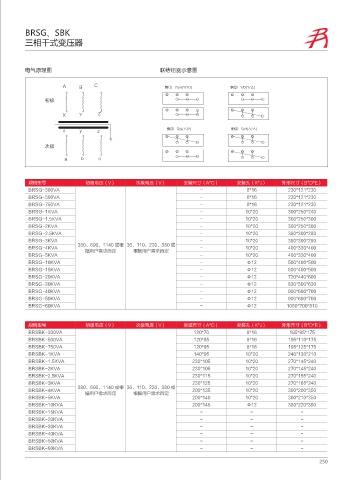

Page 259 - 保定华起电器设备有限公司(选型)

BRSG、SBK
三相干式变压器

电气原理图 联结组别示意图

" # $ ҷŖ : ZO : :0 ҷŘ : % : ȍ
݉㏓

9 : ;

Y Z [ ҷŗ % Z ȍ : ҷř % E ȍ ȍ

⁍㏓

B C D

规格型号 初级电压（V） 次级电压（V） 安装尺寸（A*C） 安装孔（K*J） 外形尺寸（B*D*E）
BRSG-300VA － 8*16 230*121*230
BRSG-500VA － 8*16 230*121*230
BRSG-750VA － 8*16 230*121*230
BRSG-1KVA － 10*20 300*250*240
BRSG-1.5KVA － 10*20 300*250*300
BRSG-2KVA － 10*20 300*250*300
BRSG-2.5KVA － 10*20 360*300*280
BRSG-3KVA － 10*20 360*300*280
380、690、1140 或根 36、110、220、380 或
BRSG-4KVA － 10*20 400*330*400
据用户需求而定 根据用户需求而定
BRSG-5KVA － 10*20 400*330*400
BRSG-10KVA － Φ12 500*400*500
BRSG-15KVA － Φ12 600*400*500
BRSG-20KVA － Φ12 720*440*600
BRSG-30KVA － Φ12 830*500*630
BRSG-40KVA － Φ12 900*600*700
BRSG-50KVA － Φ12 900*600*700
BRSG-60KVA － Φ12 1050*700*810

规格型号 初级电压（V） 次级电压（V） 安装尺寸（A*C） 安装孔（K*J） 外形尺寸（B*D*E）
BRSBK-300VA 120*70 8*16 195*95*175
BRSBK-500VA 120*85 8*16 195*110*175
BRSBK-750VA 120*95 8*16 195*125*175
BRSBK-1KVA 140*95 10*20 240*130*210
BRSBK-1.5KVA 230*105 10*20 270*145*240
BRSBK-2KVA 230*105 10*20 270*145*240
BRSBK-2.5KVA 230*115 10*20 270*155*240
BRSBK-3KVA 230*125 10*20 270*165*240
380、690、1140 或根 36、110、220、380 或
BRSBK-4KVA 200*135 10*20 300*200*350
据用户需求而定 根据用户需求而定
BRSBK-5KVA 200*140 10*20 300*210*350
BRSBK-10KVA 200*145 Φ12 380*220*360
BRSBK-15KVA － － －
BRSBK-20KVA － － －
BRSBK-30KVA － － －
BRSBK-40KVA － － －
BRSBK-50KVA － － －
BRSBK-60KVA － － －
