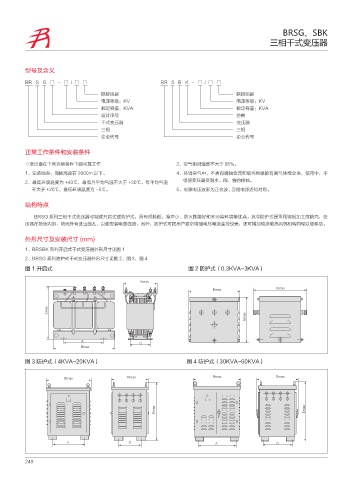

BRSG、SBK
三相干式变压器
型号及含义
BR S G □ － □ / □ □ BR S B K － □ / □ □
联接组别 联接组别
电压等级：KV 电压等级：KV
额定容量：KVA 额定容量：KVA
设计序号 控制
干式变压器 变压器
三相 三相
企业代号 企业代号
正常工作条件和安装条件
◇变压器在下列环境条件下能可靠工作 3、空气相对湿度不大于 95%。
1、安装地点：海拔高度在 2000m 以下。 4、环境空气中，不含有腐蚀金属和破坏绝缘的有害气体或尘埃，使用中，不
得使变压器受到水、雨、雪的侵蚀。
2、最高环境温度为 +40℃，最高月平均气温不大于 +30℃，年平均气温
不大于 +20℃，最低环境温度为 -5℃。 5、电源电压波形为正玄波 , 三相电源近似对称。
结构特点
BRSG 系列三相干式变压器可制成开启式或防护式，具有损耗低、噪声小、防火性能好和不污染环境等优点。其中防护式是采用钢板加工成箱壳，变
压器在箱壳内部，箱壳外有进出线孔，以便安装电源线路。另外，防护式可按用户要求增加电压电流监控仪表，还可增加轴流散热风机和转向轮以便移动。
外形尺寸及安装尺寸 (mm)
1、BRSBK 系列开启式干式变压器外形尺寸见图 1
2、BRSG 系列防护式干式变压器外形尺寸见图 2、图 3、图 4
图 1 开启式 图 2 防护式（0.3KVA~3KVA）
%NBY
#NBY %NBY
&NBY
&NBY
"
$
#NBY
图 3 防护式（4KVA~20KVA） 图 4 防护式（30KVA~60KVA）
#NBY %NBY #NBY %NBY
&NBY &NBY
" $ " $
