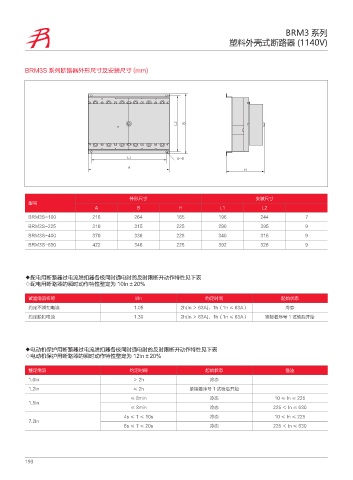

BRM3 系列
塑料外壳式断路器 (1140V)

BRM3S 系列断路器外形尺寸及安装尺寸 (mm)

- #

- Ÿ
"
)

外形尺寸 安装尺寸
型号
A B H L1 L2
BRM3S-100 216 264 165 196 244 7
BRM3S-225 310 315 225 290 395 9
BRM3S-400 370 336 228 340 316 9
BRM3S-630 422 346 225 392 326 9

◆配电用断路器过电流脱扣器各极同时通电时的反时限断开动作特性见下表
◇配电用断路器的瞬时动作特性整定为 10In±20%

试验电流名称 I/In 约定时间 起始状态
约定不脱扣电流 1.05 2h(In ＞ 63A)，1h（1n ≤ 63A） 冷态
约定脱扣电流 1.30 2h(In ＞ 63A)，1h（1n ≤ 63A） 紧接着序号 1 试验后开始

◆电动机保护用断路器过电流脱扣器各极同时通电时的反时限断开动作特性见下表
◇电动机保护用断路器的瞬时动作特性整定为 12In±20%

整定电流 约定时间 起始状态 备注
1.0In ＞ 2h 冷态
1.2In ≤ 2h 紧接着序号 1 试验后开始
≤ 8min 冷态 10 ≤ In ≤ 225
1.5In
≤ 8min 冷态 225 ＜ In ≤ 630
4s ≤T≤10s 冷态 10 ≤ In ≤ 225
7.2In
6s ≤T≤20s 冷态 225 ＜ In ≤ 630
