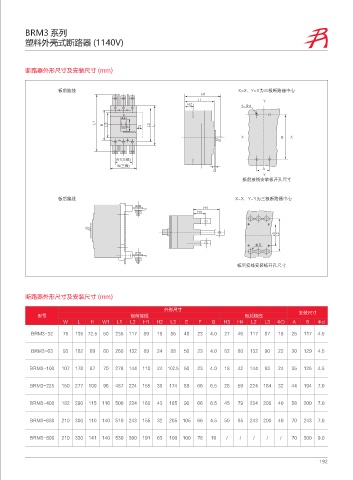

P. 201
BRM3 系列
塑料外壳式断路器 (1140V)
断路器外形尺寸及安装尺寸 (mm)
Ძݹᣑ㏫ 9 9ȟ: :̵ͦᲭ䌛ஔ͙ᓯ
)
) :
) E
'
- # - & - -
9 # 9
8 ̵Ჭ
8 ̵Ჭ
( "
:
Ძݹᣑ㏫Ⴕ㷱Ძᐬႀᅦᄤ
Ძऺᣑ㏫ 9 9ȟ: :̵ͦᲭ䌛ஔ͙ᓯ
)
)
- -
%
Ძऺᣑ㏫Ⴕ㷱Ძᐬႀᅦᄤ
断路器外形尺寸及安装尺寸 (mm)
外形尺寸
型号 板前接线 板后接线 安装尺寸
W L H W1 L1 L2 H1 H2 L3 E F G H3 H4 L2 L3 ΦD A B Φd
BRM3-32 75 135 72.5 50 235 117 89 18 85 48 23 4.0 27 46 117 87 18 25 117 4.5
BRM3-63 93 162 69 60 260 132 89 24 88 50 23 4.0 52 80 132 90 22 30 129 4.5
BRM3-100 107 178 87 70 278 144 110 24 102.5 50 23 4.0 18 42 144 93 24 35 126 4.5
BRM3-225 150 277 109 96 487 224 155 38 174 88 66 6.5 28 59 224 164 32 44 194 7.0
BRM3-400 182 290 115 116 500 234 160 43 185 90 66 6.5 45 79 234 200 40 58 200 7.0
BRM3-630 210 300 110 140 510 243 155 32 205 105 66 4.5 50 85 243 200 40 70 243 7.0
BRM3-800 210 330 141 140 530 300 191 63 100 100 78 16 / / / / / 70 300 9.0
192
