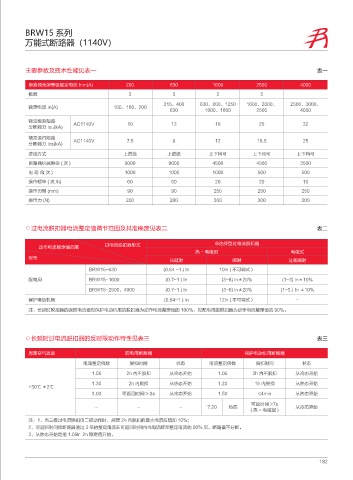

P. 191
BRW15 系列
万能式断路器（1140V）
主要参数及技术性能见表一 表一
断路器壳架等级额定电流 Inm(A) 200 630 1600 2500 4000
极数 3 3 3 3
315、400 630、800、1250 1600、2000、 2500、3000、
额定电流 In(A) 100、160、200
630 1000、1600 2500 4000
额定极限短路 AC1140V 10 12 16 25 32
分断能力 Icu(kA)
额定运行短路 AC1140V 7.5 9 12 18.5 25
分断能力 Ics(kA)
进线方式 上进线 上进线 上下均可 上下均可 上下均可
断路器机械寿命 ( 次 ) 9000 9000 4500 4500 3500
电寿命(次) 1000 1000 1000 500 500
操作频率 ( 次 /h) 60 60 20 20 10
操作力臂 (mm) 90 90 250 250 250
操作力 (N) 200 200 300 300 300
◇过电流脱扣器电流整定值调节范围及其准确度见表二 表二
过电流脱扣器形式 非选择型过电流脱扣器
动作电流整定值范围
热 - 电磁型 电磁式
型号
长延时 瞬时 过载瞬时
BRW15-630 (0.64 ~1 ) In 10ln ( 不可调式）
配电用 BRW15-1600 (0.7~1 ) In (3~6) ln±20% (1~3) In±10%
BRW15-2500、4000 (0.7~1 ) In (3~6) ln±20% (1~3）In ±10%
保护电动机用 (0.64~1 ) In 12ln ( 不可调式） -
注：长延时脱扣器的返回电流值对保护电动机用的脱扣器为动作电流整定值的 100%，对配电用的脱扣器为动作电流整定值的 90%。
◇长延时过电流脱扣器的反时限动作特性见表三 表三
周围空气温度 配电用断路器 保护电动机用断路器
电流整定倍数 脱扣时间 状态 电流整定倍数 脱扣时间 状态
1.05 2h 内不脱扣 从冷态开始 1.05 2h 内不脱扣 从冷态开始
1.30 2h 内脱扣 从热态开始 1.20 1h 内脱扣 从热态开始
+30℃ ±2℃
3.00 可返回时间 > 8s 从冷态开始 1.50 <4min 从热态开始
可返时间 >7s
- - - 7.20 热态 从冷态开始
（热 - 电磁型）
注：1、当三极过电流脱扣仅二极动作时，规定 2h 内脱扣的最大电流应增加 10%;
2、可返回时间指断路器通过 3 倍的整定电流在可返回时间内当电流降至整定电流的 90% 后，断路器不分断。
3、从热态开始是指 1.05lr 2h 稳定后开始。
182
