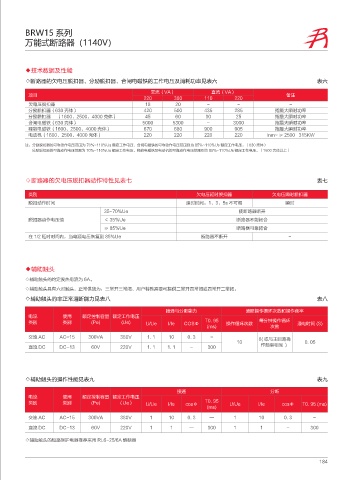

BRW15 系列
万能式断路器（1140V）

◆技术数据及性能
◇断路器的欠电压脱扣器、分励脱扣器、合闸电磁铁的工作电压及消耗功率见表六 表六

交流（VA） 直流（VA）
项目 备注
220 380 110 220
欠电压脱扣器 18 20 － － -
分励脱扣器（630 壳体） 420 500 435 285 指最大瞬时功率
分励脱扣器 （1600、2500、4000 壳体） 45 60 30 25 指最大瞬时功率
合闸电磁铁（630 壳体） 5000 5300 － 3000 指最大瞬时功率
释能电磁铁（1600、2500、4000 壳体） 670 680 900 905 指最大瞬时功率
电动机（1600、2500、4000 壳体） 220 220 220 220 Inm~ ≥ 2500 315KW
注：分励脱扣器的可靠动作电压范围为 70%~110%Us 额定工作电压，合闸电磁铁的可靠动作电压范围则为 85%~110%Us 额定工作电压。（630 壳体）
分励脱扣器的可靠动作电压范围为 70%~110%Us 额定工作电压，释能电磁铁及电动机的可靠动作电压范围则为 85%~110%Us 额定工作电压。（1600 壳体以上）

◇断路器的欠电压脱扣器动作特性见表七 表七

类别 欠电压延时脱扣器 欠电压瞬时脱扣器
脱扣动作时间 延时时间：1、3、5s 不可调 瞬时
35~70%Ue 使断路器断开
脱扣器动作电压值 ＜ 35%Ue 断路器不能闭合
≥ 85%Ue 断路器可靠闭合
在 1/2 延时时间内，当电源电压恢复到 85%Ue 断路器不断开 －

◆辅助触头
◇辅助触头的约定发热电流为 6A。
◇辅助触头具有六对触头，正常供货为：三常开三常闭、用户特殊需要可提供二常开四常闭或四常开二常闭。
◇辅助触头的非正常通断能力见表八 表八

接通与分断能力 通断操作循环次数和操作频率
电流 使用 额定控制容量 额定工作电压
类别 类别 (Pe) (Ue) U/Ue I/Ie COSΦ T0. 95 操作循环次数 每分钟操作循环 通电时间 (S)
(ms) 次数
交流 AC AC-15 300VA 380V 1. 1 10 0. 3 - 6( 或与主回路操
10 0. 05
直流 DC DC-13 60V 220V 1. 1 1. 1 - 300 作频率相同 ）

◇辅助触头的操作性能见表九 表九

接通 分断
电流 使用 额定控制容量 额定工作电压
类别 类别 (Pe) （Ue） U/Ue I/Ie cosΦ T0. 95 U/Ue I/Ie cosΦ T0. 95 (ms)
(ms)
交流 AC AC-15 300VA 380V 1 10 0. 3 — 1 10 0. 3 -

直流 DC DC-13 60V 220V 1 1 — 300 1 1 - 300
◇辅助触头的短路保护电器推荐采用 RL6-25/6A 熔断器

184
