P. 187
BRW45 系列
智能型万能式断路器（1140V）
基本功能：
a、过载长延时、短路短延时、 短路瞬时保护 f、电压表功能
b、接地故障保护 g、故障记忆功能
c、负载监控保护 h、热记忆功能
d、各种状态指示和数值显示 i、试验功能
e、电流表功能 j、RS485 串行接口
可增选功能：
a、MCR 接通分断 [MCR 接通分断保护，只在断路器合闸瞬间 ( 约 100ms 内）起作用 ]。
b、报警或故障状态指示远端输出信号单元四组其中第一组和第二组可根据用户需求输出，第三组为遥控分闸，第四组为遥控合闸信号输出。

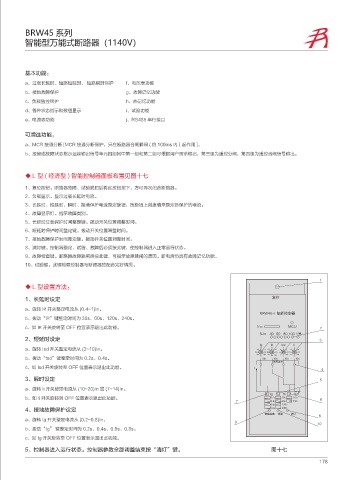

◆ L 型 ( 经济型 ) 智能控制器面板布置见图十七
1、复位按钮。断路器故障、试验脱扣后将此按钮按下，方可再次闭合断路器。
2、负载显示。显示过载长延时电流。
3、长延时、短延时、瞬时、接地保护电流整定旋钮，按旋钮上刻度值来整定各保护的电流。
4、故障显示灯。指示故障类别。
5、长延时过载保护时间整定键。拨动开关位置调整时间。
6、短延时保护时间整定键。拨动开关位置调整时间。
7、接地故障保护时间整定键。拨动开关位置调整时间。
8、清灯键。控制器整定、试验、故障后必须按此键，使控制器进入正常运行状态。
9、故障检查键。断路器故障跳闸后按此键，可指示故障跳闸的原因。断电后仍具有故障记忆功能。
10、试验键。此键检查控制器与断路器的配合完好情况。
◆ L 型设置方法：
1、长延时设定 ูѹ
a、旋转 IR 开关整定电流从 (0.4~1)In。
#38 -ᮦ㘩ᣓݢஔ
b、拨动“tR”键整定时间为 30s、60s、120s、240s。
c、如 IR 开关旋转至 OFF 位置表示退出此功能。 *O .$6
*3 䓳䒩
2、短延时设定
*H *3 *TE *J
a、旋转 Isd 开关整定电流从 (3~10)In。
0'' 0'' 0'' 0''
b、拨动“tsd”键整定时间为 0.2s、0.4s。 9*O 9*O 9*O 9*O
ᩱ䯈᭪
c、如 Isd 开关旋转至 OFF 位置表示退出此功能。 U
3、瞬时设定
a、旋转 Ii 开关整定电流从 (10~20)In 或 (7~14)In。 *
UH U3 UTE
b、如 Ii 开关旋转到 OFF 位置表示退出此功能。 T T T
T T T
T T
4、接地故障保护设定 T T
ᩱ䯈ᷬᴑ 䄁侸 ⌱▛
a、旋转 Ig 开关整定电流从 (0.2~0.8)In。
b、拨动“tg” 键整定时间为 0.2s、0.4s、0.6s、0.8s。
c、如 Ig 开关旋转至 OFF 位置表示退出此功能。
5、控制器进入运行状态。控制器参数全部调整结束按“清灯”键。 图十七
178
