BRW45 系列
智能型万能式断路器（1140V）

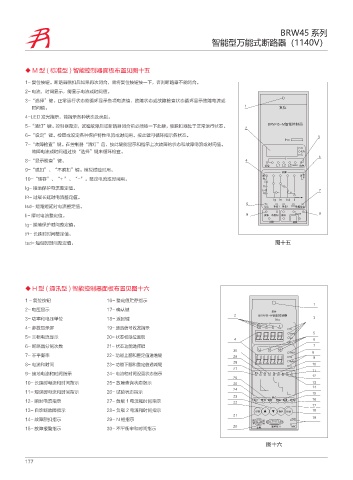

◆ M 型 ( 标准型 ) 智能控制器面板布置见图十五

1- 复位按钮。断路器脱扣后如果再次闭合，需将复位按钮按一下，否则断路器不能闭合。
2- 电流，时间显示，能显示电流或时间值。
3-“选择”键。正常运行状态能循环显示各项电流值，故障状态或故障检查状态循环显示故障电流或
时间值。 ูѹ
4-LED 发光指示，能指示各种状态及类别。
5-“清灯”键。控制器整定，试验故障后或断路器闭合前必须按一下此键，使脱扣器处于正常运行状态。 #38 .ᮦ㘩ᣓݢஔ
6-“设定”键。检查或设定各种保护特性电流或时间用。按此键可循环指示各状态。
*O
7-“故障检查”键。在控制器“清灯”后，按此键能显示和指示上次故障的状态和故障电流或时间值。
"
故障电流或时间通过按“选择”键来循环检查。 ,"
4
8-“显示检查”键。
䄁侸 - - - ."9 䔵᠕
9-“脱扣”、“不脱扣”键。模拟试验时用。
ᩱ䯈
㙝 ⌱
10-“储存”、“+ ”、“-”。整定电流或时间用。 ត ▛
T
Ig- 接地保护电流整定值。 U3
UTE
UH
IR- 过载长延时电流整定值。
*H *3 *TE *J

Isd- 短路短延时电流整定值。 䃪჆ 䉋䒩 䉋䒩 ᩱ䯈ᷬᴑ

Ii- 瞬时电流整定值。 㙝ត ̹㙝ត הႄ %$ 7
䄁侸 䄯᪠
tg- 接地保护时间整定值。
tR- 长延时时间整定值。
tsd- 短延时时间整定值。 图十五

◆ H 型 ( 通讯型 ) 智能控制器面板布置见图十六

1 - 复位按钮 16- 整定值贮存指示

2- 电压显示 17- 确认键 ูѹ
#38 )ᮦ㘩ᣓݢஔ
3- 功率和电压单位 18- 返回键 *O
7
4- 参数显示屏 19- 通讯信号收发指示 / 5*
$04·
5- 三相电流显示 20- 状态权限位置锁
L7
7
6- 断路器分闸次数 21- 状态功能选择键 *
- - - *
7- 不平衡率 22- 功能上翻和整定值递增键
8- 电流和时间 23- 功能下翻和整定值递减键 " L"
4

9- 接地电流和时间指示 24- 电流和时间设置状态指示 *D *D / & *H I *O * 5

10- 长延时电流和时间指示 25- 故障查询状态指示

11- 短延时电流和时间指示 26- 试验状态指示
⟢ᔭ
12- 瞬时电流指示 27- 负载 1 电流和时间指示 䃪㒚 ᴑ䄎 䄁侸 ᩱ䯈 ៑䂒 䉚ႄ

13- 自诊断故障指示 28- 负载 2 电流和时间指示 ߋ㘩 Ȍ Ȏ ⶚䃐 䔀ఊ

14- 故障脱扣指示 29- N 相指示 䖑 䃪 5Y%
ᣓ 㒚
15- 故障报警指示 30- 不平衡率和时间指示 ᱘౜ 㑂⼷ᣑए .Y%
图十六
