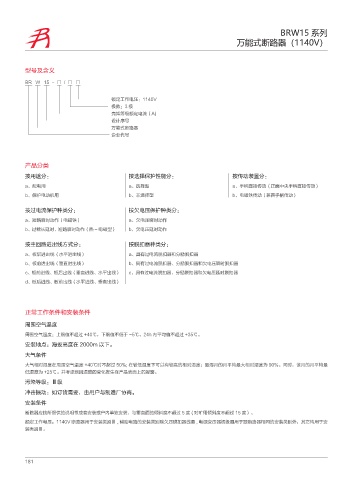

P. 190
BRW15 系列
万能式断路器（1140V）
型号及含义
BR W 15 - □ / □ □
额定工作电压：1140V
极数：3 极
壳架等级额定电流（A)
设计序号
万能式断路器
企业代号
产品分类
按用途分： 按选择保护性能分： 按传动装置分：
a、配电用 a、选择型 a、手柄直接传动（正面中央手柄直接传动）
b、保护电动机用 b、非选择型 b、电磁铁传动（兼容手柄传动）
按过电流保护种类分： 按欠电压保护种类分：
a、短路瞬时动作（电磁铁） a、欠电压瞬时动作
b、过载长延时、短路瞬时动作（热 - 电磁型） b、欠电压延时动作
按主回路进出线方式分： 按脱扣器种类分：
a、板后进出线（水平进出线） a、具有过电流脱扣器和分励脱扣器
b、板前进出线（垂直进出线） b、具有过电流脱扣器、分励脱扣器和欠电压瞬时脱扣器
c、板前进线、板后出线（垂直进线、水平出线） c、具有过电流脱扣器、分励脱扣器和欠电压延时脱扣器
d、板后进线、板前出线（水平进线、垂直出线）
正常工作条件和安装条件
周围空气温度
周围空气温度：上限值不超过 +40℃，下限值不低于 -5℃，24h 内平均值不超过 +35℃。
安装地点：海拔高度在 2000m 以下。
大气条件
大气相对湿度在周围空气温度 +40℃时不超过 50%; 在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为 90%。同时，该月的月平均最
低温度为 +25℃。并考虑到因温度的变化发生在产品表面上的凝露。
污染等级：Ⅲ级
冲击振动：如订货需要，由用户与制造厂协商。
安装条件
断路器应按所提供的说明书成套安装或户内单独安装，与垂直面的倾斜度不超过 5 度 ( 对矿用倾斜度不超过 15 度）。
额定工作电压：1140V 断路器用于安装类别Ⅲ , 辅助电路的安装类别除欠压脱扣器线圈 , 电源变压器初级圈用于跟断路器相同的安装类别外，其它均用于安
装类别Ⅲ。
