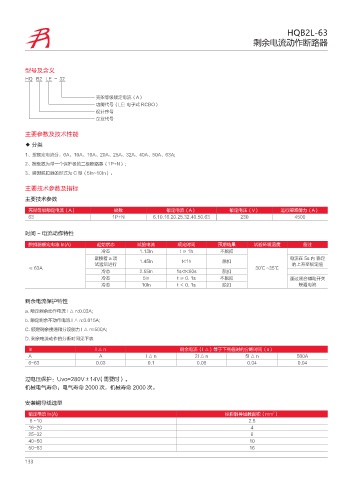

HQB2L-63
剩余电流动作断路器

型号及含义
HQ B2 LE - 32

壳架等级额定电流（A）
功能代号（LE: 电子式 RCBO）
设计序号
企业代号

主要参数及技术性能
◆ 分类
1、按额定电流分：6A、10A、16A、20A、25A、32A、40A、50A、63A;
2、按极数为带一个保护极的二极断路器（1P+N）;
3、瞬时脱扣器的形式为 C 型（5In~10In）。

主要技术参数及指标
主要技术参数

壳架等级额定电流（A） 极数 额定电流（A） 额定电压（V） 运行短路能力（A）
63 1P+N 6.10.16.20.25.32.40.50.63 230 4500

时间 - 电流动作特性

脱扣器额定电流 ln(A) 起始状态 试验电流 规定时间 预期结果 试验环境温度 备注
冷态 1.13ln t≥1h 不脱扣
紧接着 a 项 1.45ln t<1h 脱扣 电流在 5s 内 稳定
试验后进行 的上升至规定值
≤ 63A 30℃ ~35℃
冷态 2.55ln 1s<t<60s 脱扣
冷态 5ln t ≥ 0. 1s 不脱扣 通过闭合辅助开关
冷态 10ln t ＜ 0. 1s 脱扣 接通电流

剩余电流保护特性
a. 额定剩余动作电流 I △ n:0.03A;
b. 额定剩余不动作电流 I △ n:0.015A;
C. 额定剩余接通和分段能力 I △ m:500A;
D. 剩余电流动作的分断时间见下表
In I△n 剩余电流（I △）等于下列值时的分断时间（s）
A A I△n 2I△n 5I△n 500A
6~63 0.03 0.1 0.08 0.04 0.04

过电压保护：Uvo=280V±14V( 需要时）。
机械电气寿命：电气寿命 2000 次，机械寿命 2000 次。

安装铜导线选型
2
额定电流 In(A) 标称铜导线截面积（mm ）
6 ~10 2.5
16~20 4
25~32 6
40~50 10
50~63 16
