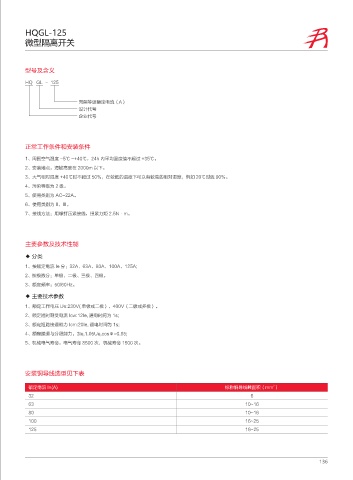

HQGL-125
微型隔离开关

型号及含义

HQ GL - 125

壳架等级额定电流（A）
设计代号
企业代号

正常工作条件和安装条件

1、周围空气温度 -5℃ ~+40℃，24h 内平均温度值不超过 +35℃。
2、安装地点：海拔高度在 2000m 以下。
3、大气相对湿度 +40℃时不超过 50%，在较低的温度下可以有较高的相对湿度，例如 20℃时达 90%。
4、污染等级为 2 级。
5、使用类别为 AC-22A。
6、使用类别为 II、III。
7、接线方法：用螺钉压紧接线，扭紧力矩 2.5N•m。

主要参数及技术性能
◆ 分类

1、按额定电流 Ie 分：32A、63A、80A、100A、125A;
2、按极数分：单极、二极、三极、四极。
3、额定频率：50/60Hz。

◆ 主要技术参数
1、额定工作电压 Ue:230V( 单极或二极）、400V（二极或多极）。
2、额定短时耐受电流 Icw:12Ie, 通电时间为 1s;
3、额定短路接通能力 Icm:20Ie, 通电时间为 1s;
4、额定接通与分段能力：3Ie,1.05Ue,cosΦ=0.65;
5、机械电气寿命：电气寿命 8500 次，机械寿命 1500 次。

安装铜导线选型见下表

2
额定电流 In(A) 标称铜导线截面积（mm ）
32 6
63 10~16
80 10~16
100 16~25
125 16~25
