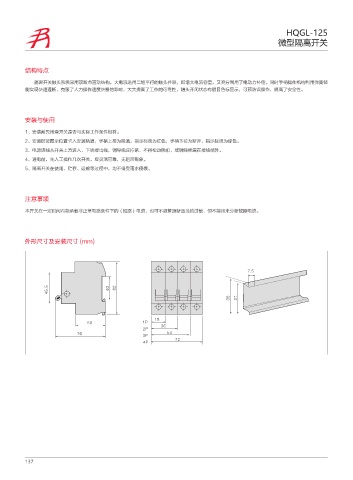

Page 146 - 保定华起电器设备有限公司(选型)

HQGL-125
微型隔离开关

结构特点

隔离开关触头系统采用双断点直动结构，大电流选用二组平行的触头并联，即增大电流容量，又充分利用了电动力补偿。同时手柄操作机构利用弹簧储
能实现快速通断，克服了人力操作速度快慢的影响，大大提高了工作的可靠性，触头开闭状态有醒目色标显示，可预防误操作，提高了安全性。

安装与使用

1、安装前先检查开关是否与实际工作条件相符。
2、安装时按图示位置卡入安装轨道，手柄上推为接通，指示标牌为红色；手柄下拉为断开，指示标牌为绿色。
3、电源进线从开关上方进入，下端接出线，铜导线应拧紧，不得松动脱扣，或铜线裸露在接线端外。
4、通电前，先人工操作几次开关，应灵活可靠，无阻滞现象。
5、隔离开关在使用、贮存、运输等过程中，均不得受雨水侵袭。

注意事项

本开关在一定时间内能承载非正常电路条件下的（短路）电流，也可不频繁通断适当的过载，但不能用来分断故障电流。

外形尺寸及安装尺寸 (mm)

1
1
1

1

137
