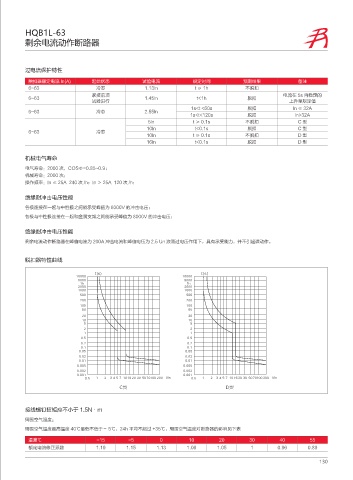

HQB1L-63
剩余电流动作断路器
过电流保护特性
脱扣器额定电流 ln(A) 起始状态 试验电流 规定时间 预期结果 备注
6~63 冷态 1.13ln t≥1h 不脱扣
紧接前项 电流在 5s 内稳定的
6~63 1.45ln t<1h 脱扣
试验进行 上升至规定值
1s<t <60s 脱扣 ln ≤ 32A
6~63 冷态 2.55ln
1s<t<120s 脱扣 ln>32A
5ln t ≥ 0.1s 不脱扣 C型
10ln t<0.1s 脱扣 C型
6~63 冷态
10ln t ≥ 0.1s 不脱扣 D型
16ln t<0.1s 脱扣 D型
机械电气寿命
电气寿命：2000 次，COSΦ=0.85~0.9；
机械寿命：2000 次；
操作频率：In ≤ 25A 240 次 /h；In ＞ 25A 120 次 /h；
绝缘耐冲击电压性能
各极连接在一起与中性极之间能承受峰值为 6000V 的冲击电压；
各极与中性极连接在一起和金属支架之间能承受峰值为 8000V 的冲击电压；
绝缘耐冲击电压性能
剩余电流动作断路器在峰值电流为 200A 冲击电流和峰值电压为 2.5 Un 浪涌过电压作用下，具有承受能力，并不引起误动作。
脱扣器特性曲线
接线螺钉扭矩应不小于 1.5N•m
周围空气温度：
周围空气温度最高温度 40℃最低不低于－ 5℃，24h 平均不超过 +35℃，周围空气温度对断路器的影响见下表
温度℃ -15 -5 0 10 20 30 40 55
额定电流修正系数 1.19 1.15 1.13 1.06 1.05 1 0.96 0.89
