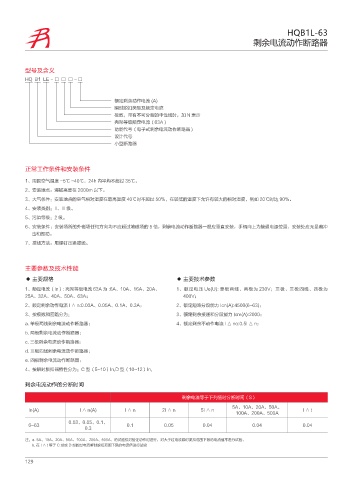

HQB1L-63
剩余电流动作断路器

型号及含义
HQ B1 LE - □ □ □ - □

额定剩余动作电流 (A)
瞬时脱扣类型及额定电流
极数，带有不可分断的中性线时，加 N 表示
壳架等级额定电流（63A )
功能代号（电子式剩余电流动作断路器 )
设计代号
小型断路器

正常工作条件和安装条件

1、周围空气温度 -5℃ ~40℃，24h 内平均不超过 35℃。
2、安装地点：海拔高度在 2000m 以下。
3、大气条件：安装地点的空气相对湿度在最高温度 40℃时不超过 50%，在较低的温度下允许有较大的相对湿度，例如 20℃时达 90%。
4、安装类别：II、III 级。
5、污染等级：2 级。
6、安装条件：安装场所的外磁场任何方向均不应超过地磁场的 5 倍，剩余电流动作断路器一般应垂直安装，手柄向上为接通电源位置，安装处应无显著冲
击和振动。
7、接线方法：用螺钉压紧接线。

主要参数及技术性能
◆ 主要规格 ◆ 主要技术参数
1、额定电流（In）: 壳架等级电流 63A 为 :6A、10A、16A、20A、 1、额定电压 Ue(U): 单极两线、两极为 230V；三极、三极四线、四极为
25A、32A、40A、50A、63A； 400V；
2、额定剩余动作电流 I △ n:0.03A、0.05A、0.1A、0.3A； 2、额定短路分段能力 Icn(A):4500(6~63)；
3、按极数和回路分为： 3、额定剩余接通和分段能力 Icm(A):2000；
a. 单极两线剩余电流动作断路器； 4、额定剩余不动作电流 I △ no:0.5I △ n；
b. 两极剩余电流动作断路器；
c. 三极剩余电流动作断路器；
d. 三极四线剩余电流动作断路器；
e. 四极剩余电流动作断路器；
4、按瞬时脱扣器特性分为：C 型（5~10）In,D 型（10~12）In,

剩余电流动作的分断时间

剩余电流等于下列值时分断时间（S）
5A、10A、20A、50A、
In(A) I △ n(A) I△n 2I△n 5I△n I△t
100A、200A、500A
0.03、0.05、0.1、
6~63 0.1 0.05 0.04 0.04 0.04
0.3
注：a. 5A、10A、20A、50A、100A、200A、500A、的试验仅对验证动作时进行，对大于过电流瞬时脱扣范围下限的电流值不进行试验。
b. 在 I △ t 等于 C 型或 D 型的过电流瞬时脱扣范围下限的电流值进行试验
