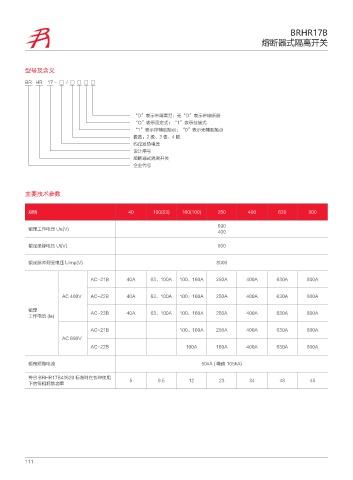

BRHR17B
熔断器式隔离开关

型号及含义

BR HR 17 - □ / □ □ □ □

“D”表示带隔离刀；无“D”表示带熔断器
“O”表示固定式；“1”表示挂接式
“1”表示带辅助触点；“0”表示无辅助触点
极数：2 极、3 极、4 极
约定发热电流
设计序号
熔断器式隔离开关
企业代号

主要技术参数

规格 40 100(63) 160(100) 250 400 630 800

690
额定工作电压 Ue(V)
400
额定绝缘电压 Ui(V) 800

额定脉冲耐受电压 Uimp(V) 8000

AC-21B 40A 63、100A 100、160A 250A 400A 630A 800A

AC 400V AC-22B 40A 63、100A 100、160A 250A 400A 630A 800A

额定 AC-23B 40A 63、100A 100、160A 250A 400A 630A 800A
工作电流 (le)

AC-21B 100、160A 250A 400A 630A 800A
AC 690V
AC-22B 100A 160A 400A 630A 800A

额定短路电流 50kA ( 峰值 105kA)

符合 BRHR17B43620 标准时在各种使用 5 9.5 12 23 34 48 48
下的每相耗散功率
