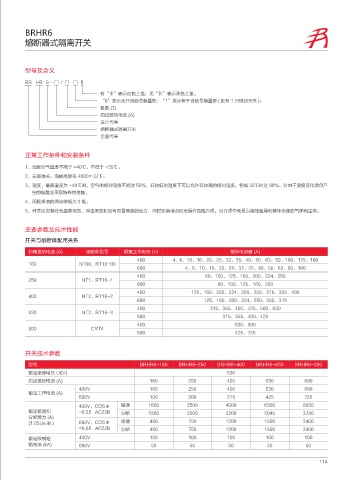

Page 123 - 保定华起电器设备有限公司(选型)
P. 123
BRHR6
熔断器式隔离开关
型号及含义
BR HR 6 - □ / □ □ Ⅱ
有“Ⅱ”表示红色上盖，无“Ⅱ”表示黑色上盖。
“0”表示无开合信号装置型；“1”表示带开合信号装置型 ( 配有 1 只微动开关 )；
极数 (3)
约定发热电流 (A)
设计代号
熔断器式隔离开关
企业代号
正常工作条件和安装条件
1、周围空气温度不高于 +40℃，不低于 -35℃。
2、安装地点：海拔高度在 4000m 以下。
3、湿度：最高温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，例如 20℃时达 90%。对由于温度变化偶尔产
生的凝露应采取特殊的措施。
4、周围环境的污染等级为 3 级。
5、开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方，同时安装地点应无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
主要参数及技术性能
开关与熔断体配用关系
约定发热电流 (A) 熔断体型号 额定工作电压 (V) 熔体电流值 (A)
400 4、6、10、16、20、25、32、35、40、50、63、80、100、125、160
160 NT00、RT16-00
690 4、6、10、16、20、25、32、35、40、50、63、80、100
400 80、100、125、160、200、224、250
250 NT1、RT16-1
690 80、100、125、160、200
400 125、160、200、224、250、300、315、355、400
400 NT2、RT16-2
690 125、160、200、224、250、300、315
400 315、355、400、425、500、630
630 NT3、RT16-3
690 315、355、400、425
400 630、800
800 CRT4
690 425、725
开关技术参数
型号 BRHR6-160 BRHR6-250 BRHR6-400 BRHR6-630 BRHR6-800
额定绝缘电压 Ui(V) 690
约定发热电流 (A) 160 250 400 630 800
400V 160 250 400 630 800
额定工作电流 (A)
690V 100 200 315 425 725
400V，COSΦ 接通 1600 2500 4000 6300 8000
额定接通和 =0.35 AC23B 分断 1280 2000 3200 5040 3780
分断能力 (A)
(1.05Ue 时 ) 690V，COSΦ 接通 480 750 1200 1890 2400
=0.65 AC22B 分断 480 750 1200 1890 2400
额定限制短 400V 100 100 100 100 100
路电流 (kA) 690V 50 50 50 50 50
