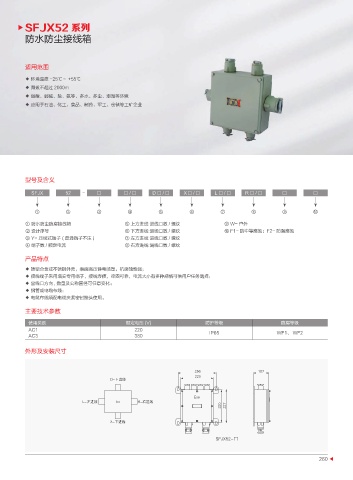

Page 271 - 辽宁环盛电器有限公司

SFJX52 系列
防水防尘接线箱

适用范围

◆ 环境温度 -25℃～ +55℃
◆ 海拔不超过 2000m
◆ 弱酸、弱碱、盐、氨等、多水、多尘、潮湿等环境
◆ 应用于石油、化工、食品、制药、军工、仓储等工矿企业

型号及含义

SFJX 52 - □ □/□ D□/□ X □/□ L□/□ R□/□ □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
① 防水防尘防腐接线箱 ⑤ 上方进线 进线口数 / 螺纹 ⑨ W- 户外
② 设计序号 ⑥ 下方进线 进线口数 / 螺纹 ⑩ F1- 防中等腐蚀；F2- 防强腐蚀
③ Y- 压线式端子 ( 普通端子不注 ) ⑦ 左方进线 进线口数 / 螺纹
④ 端子数 / 额定电流 ⑧ 右方进线 进线口数 / 螺纹

产品特点
◆ 铸铝合金或不锈钢外壳，表面高压静电喷塑，抗腐蚀性强；
◆ 接线端子采用增安专用端子，接线方便，牢固可靠，电流大小有多种规格可供用户任务选择；
◆ 出线口方向 , 数量及公称直径可任意变化；
◆ 钢管或电缆布线；
◆ 电缆布线须配电缆夹紧密封接头使用。

主要技术参数
使用类别 额定电压 (V) 防护等级 防腐等级
AC1 220 IP65 WF1、 WF2
AC3 380

外形及安装尺寸

% ̶䔇㏫

&YF
- ጒ䔇㏫ &Y 3 ट䔇㏫

9 ̷䔇㏫

4'+9 ȋ

260
